產品名稱：	三通壓力表旋塞閥	產品型號：	X13H、X14H
驅動方式：	手動	連接形式：	內螺紋
結構形式：	直通式、T形三通	密封材料：	不銹鋼
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN50-DN800
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

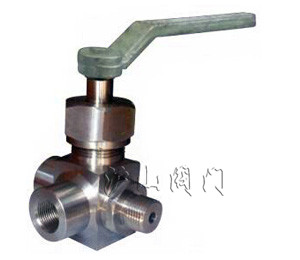

一、三通壓力表旋塞閥概述

三通壓力表旋塞閥克服了壓力表三通旋塞閥存在的許多缺點，上海滬山閥門制造有限公司生產的壓力表三通旋塞閥，閥體材料選用為鋼件鍛壓而成，閥桿選用為不銹鋼柱型閥桿，密封襯套選用特殊石墨材料，壓力表旋塞閥能夠在使用過程中靈活變換開關方向，不會發生熱漲咬緊，且密封性能可靠，配件更換、維修方便。

二、X13H、X14H三通壓力表旋塞閥主要技術參數

壓力表旋塞閥克服了壓力表三通旋塞閥存在的許多缺點，壓力表三通旋塞閥閥體材料選用為鋼件鍛壓而成，閥桿選用為不銹鋼柱型閥桿，密封襯套選用特殊石墨材料，能夠在使用過程中靈活變換開關方向，不會發生熱漲咬緊，且密封性能可靠，配件更換、維修方便。

安裝在鍋爐上的壓力表，必須使用壓力表三通旋塞閥才能使鍋筒、蒸氣及空間相連通以便進行沖洗存水彎管，校對、截?fù)Q壓力表等工作。

三、X13H、X14H三通壓力表旋塞閥連接方式

1.表頭按標準壓力表配制M20×1.5。

2.蒸氣入口各有M20×1.5和ZG1/2”兩種各有內螺紋。

四、X13H、X14H三通壓力表旋塞閥主要零件材料

零件名稱	閥體	塞子	填料壓蓋	填料
X14H-4.0C X13H-4.0C	鑄鋼	鑄鋼	鑄鋼	石墨
X14H-4.0T X13H-4.0T	鑄銅	鑄銅	鑄銅
X14H-4.0P X13H-4.0P	不銹鋼	不銹鋼	不銹鋼

五、X13H、X14H三通壓力表旋塞閥主要性能規范

型號	公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作溫度(℃)	適用介質
		殼體（水）	密封（水）
X14H-4.0C X13H-4.0C	1.6~6.4	2.0~7.0	1.6~6.4	≤150	水、蒸汽、油品等
X14H-4.0T X13H-4.0T	1.6~6.4	2.0~7.0	1.6~6.4
X14H-4.0P X13H-4.0P	1.6~6.4	2.0~7.0	1.6~6.4		硝酸類

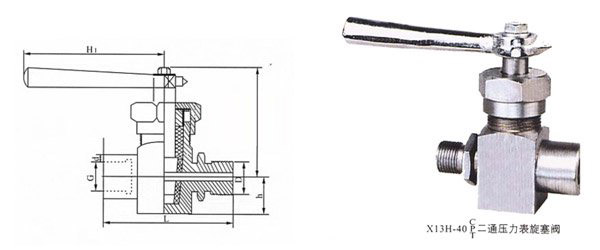

六、X13H、X14H三通壓力表旋塞閥主要尺寸

型號	尺寸
	D	L	G	d	h	H	H1
X14H-4.0C X13H-4.0C	G1/2	91	20×1.5	6.5	25	85	123
X14H-4.0T X13H-4.0T
X14H-4.0P X13H-4.0P

相關產品：

彈性座封偏心旋塞閥	偏心半球面襯膠旋塞閥	單(雙)沖洗旋塞閥
X13H、X14H三通壓力表旋塞閥	L型三通卡套旋塞閥	T型三通卡套旋塞閥
油密封旋塞閥	X447W正齒輪傳動油密封式旋塞閥	國標法蘭卡套旋塞閥
X13W二通內螺紋旋塞閥	X43W二通法蘭式旋塞閥	BX44W三通保溫旋塞閥
BX43W二通保溫旋塞閥	X44W三通旋塞閥	X14W三通內螺紋旋塞閥
美標承插焊式卡套旋塞閥	美標法蘭卡套旋塞閥	德標法蘭卡套旋塞閥
