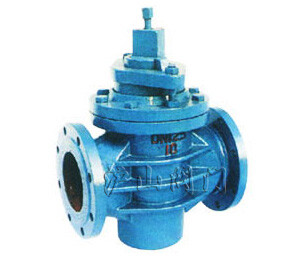

產品名稱：	油密封旋塞閥	結構形式：	直通式
驅動方式：	手動	連接形式：	法蘭
適用介質：	煤氣、油品	密封材料：	橡膠
壓力范圍：	1.0MPa	公稱通徑：	DN50-DN300
常用材質：	灰鑄鐵	技術咨詢：	021-31007323

一、油密封旋塞閥概述

油密封旋塞閥適用于公稱壓力PN10，工作溫度-29～100℃的城建、化工、冶金、石油、制藥、食品、飲料、環保行業等各種工況的管路上，切斷或接通管路介質。

油密封旋塞閥(X47W)的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。國標法蘭卡套旋塞閥主要供開啟和關閉管道和設備介質之用。

二、油密封旋塞閥標準規范

設計制造標準：GB/T 12240-2008、GB/T 22130-2008

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

三、油密封旋塞閥主要零件材料

零件名稱	閥體、塞子	填料	墊片
材料	灰鑄鐵	橡膠石棉盤根	橡膠石棉板

四、油密封旋塞閥主要性能規范

公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作壓力P（MPa）	適用介質	適用溫度(℃)聚四氟乙烯
	殼體	密封
1.0	1.5	1.1	1.0	煤氣、油品	≤100

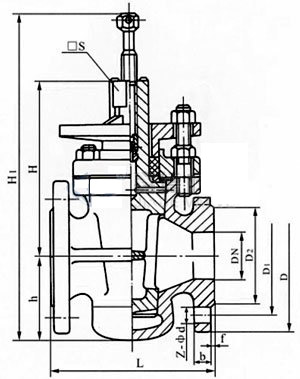

五、油密封旋塞閥主要尺寸

公稱通徑DN（mm）	尺寸
	L	D	D1	D2	□S	Z-∮d	H1
50	170	160	125	100	32	4-∮18	315
65	220	180	145	120	36	4-∮18	360
80	250	195	160	135	46	4-∮18	455
100	300	215	180	155	50	8-∮18	500
125	350	245	210	185	55	8-∮18	510
150	400	280	240	210	60	8-∮23	605
200	480	335	295	265	60	8-∮23	760
250	530	390	350	320	85	12-∮23	800
300	610	440	400	368	100	12-∮23	820
