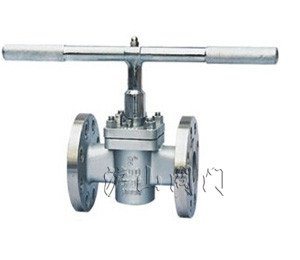

產品名稱：	國標法蘭卡套旋塞閥	產品型號：	X43
驅動方式：	手動	連接形式：	法蘭、卡套
結構形式：	直通	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN15-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323



一、國標法蘭卡套旋塞閥介紹

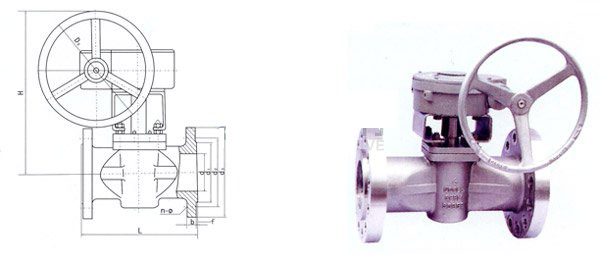

二、國標法蘭卡套旋塞閥主要外形尺寸及連接尺寸   注：DN100以上帶蝸輪

公稱壓力	公稱通徑 （in）	尺寸
		d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
1.6 (PN16)	15	15	45	65	95	130	16-2	4-Ф14	150	300	-
	20	20	58	75	105	150	18-2	4-Ф14	155	300	-
	25	25	68	85	115	160	18-2	4-Ф14	160	300	-
	32	32	78	100	140	180	18-2	4-Ф18	180	350	-
	40	40	88	110	150	200	18-3	4-Ф18	190	400	-
	50	50	102	125	165	230	20-3	4-Ф18	200	500	-
	65	65	122	145	185	290	18-3	4-Ф18	220	500	-
	80	80	138	160	200	310	20-3	8-Ф18	230	550	-
	100	100	158	180	220	350	20-3	8-Ф18	380	-	300
	125	125	188	210	250	400	22-3	8-Ф18	460	-	300
	150	150	212	240	285	480	22-3	8-Ф22	520	-	320
	200	200	268	295	340	600	24-3	12-Ф22	580	-	320
	250	250	320	355	405	730	26-3	12-Ф26	620	-	350
	300	300	378	410	460	850	28-4	12-Ф26	680	-	380
2.5 (PN25)	15	15	45	65	95	130	16-2	4-Ф14	150	300	-
	20	20	58	75	105	150	18-2	4-Ф14	155	300	-
	25	25	68	85	115	160	18-2	4-Ф14	160	300	-
	32	32	78	100	140	180	18-2	4-Ф18	180	350	-
	40	40	88	110	150	200	18-3	4-Ф18	190	400	-
	50	50	102	125	165	230	20-3	4-Ф18	200	500	-
	65	65	122	145	185	290	22-3	8-Ф18	220	500	-
	80	80	138	160	200	310	24-3	8-Ф18	230	550	-
	100	100	162	190	235	350	24-3	8-Ф22	380	-	300
	125	125	188	220	270	400	26-3	8-Ф26	460	-	300
	150	150	218	250	300	480	28-3	8-Ф26	520	-	320
	200	200	278	310	360	600	30-3	12-Ф26	580	-	320
	250	250	335	370	425	730	32-3	12-Ф30	620	-	350
	300	300	395	430	485	850	34-4	16-Ф30	680	-	380

三、國標法蘭卡套旋塞閥(PN40-PN64)

四、主要外形尺寸及連接尺寸  注：DN100以上帶蝸輪

公稱壓力	公稱 通徑	尺寸
		d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
4.0 (PN40)	15	15	45	65	95	130	16-2	4-Ф14	150	300	-
	20	20	58	75	105	150	18-2	4-Ф14	155	300	-
	25	25	68	85	115	160	18-2	4-Ф14	160	300	-
	32	32	78	100	140	180	18-2	4-Ф18	180	350	-
	40	40	88	110	150	200	18-3	4-Ф18	190	400	-
	50	50	102	125	165	230	20-3	4-Ф18	200	500	-
	65	65	122	145	185	290	22-3	8-Ф18	220	500	-
	80	80	138	160	200	310	24-3	8-Ф18	230	550	-
	100	100	162	190	235	350	24-3	8-Ф22	380	-	300
	125	125	188	220	270	400	26-3	8-Ф26	460	-	300
	150	150	218	250	300	480	28-3	8-Ф26	520	-	320
	200	200	285	320	375	600	34-3	12-Ф30	580	-	320
	250	250	345	385	450	730	38-3	12-Ф33	620	-	350
	300	300	410	450	515	850	42-4	16-Ф33	680	-	380
6.4 (PN64)	15	15	45	75	105	130	20-2	4-Ф14	150	300	-
	20	20	58	75	105	150	20-2	4-Ф14	155	300	-
	25	25	68	100	140	160	24-2	4-Ф18	160	300	-
	32	32	78	110	155	180	24-3	4-Ф22	180	350	-
	40	40	88	125	170	200	28-3	4-Ф22	190	400	-
	50	50	102	135	180	230	26-3	4-Ф22	200	500	-
	65	65	122	160	205	290	26-3	8-Ф22	220	500	-
	80	80	138	170	215	310	28-3	8-Ф22	230	550	-
	100	100	162	200	250	350	30-3	8-Ф26	380	-	300
	125	125	188	240	295	400	34-3	8-Ф30	460	-	300
	150	150	218	280	345	480	36-3	8-Ф33	520	-	320
	200	200	285	345	415	600	42-3	12-Ф36	580	-	320
	250	250	345	400	470	730	46-3	12-Ф36	620	-	350
	300	300	410	460	530	850	52-4	16-Ф36	680	-	380

五、國標法蘭卡套旋塞閥(PN100-PN160)

六、主要外形尺寸及連接尺寸    注：DN100以上帶蝸輪

公稱壓力	公稱通徑	尺 寸
		d	d1	d2	d3	L	b-f	N-Ф	H	Lo	Do
10.0 (PN100)	15	15	45	75	105	130	20-2	4-Ф14	150	300	-
	25	25	68	100	140	160	24-2	4-Ф18	160	300	-
	32	32	75	110	155	180	24-3	4-Ф22	180	350	-
	40	40	88	125	170	200	28-3	4-Ф22	190	400	-
	50	50	102	145	195	230	30-3	8-Ф26	200	500	-
	65	70	122	170	220	290	34-3	8-Ф26	220	500	-
	80	80	138	180	230	310	36-3	8-Ф26	230	550	-
	100	97	162	210	265	350	40-3	8-Ф30	380	-	300
	125	125	188	250	315	400	40-3	8-Ф33	460	-	300
	150	150	218	290	355	480	44-3	12-Ф33	520	-	320
	200	200	285	360	430	600	52-3	12-Ф36	580	-	320
	250	250	345	430	505	730	60-3	16Ф39	620	-	350
	300	300	410	500	585	850	68-3	16-Ф42	680	-	380
16 (PN160)	15	15	45	75	105	130	20-2	4-Ф14	150	300	-
	25	25	68	100	140	160	24-2	4-Ф18	160	300	-
	40	40	88	125	170	200	28-3	4-Ф22	190	400	-
	50	50	102	145	195	230	30-3	8-Ф26	200	500	-
	65	70	122	170	220	290	34-3	8-Ф26	220	500	-
	80	80	138	180	230	310	36-3	8-Ф26	230	550	-
	100	97	162	210	265	350	40-3	8-Ф30	240	-	300
	125	130	188	250	315	400	44-3	8-Ф33	460	-	300
	150	153	218	290	355	480	50-3	12-Ф33	520	-	320
	200	194	285	360	430	600	60-3	12-Ф36	580	-	320
	250	239	345	430	505	730	68-3	12-Ф42	620	-	350
	300	286	410	500	585	850	78-3	16-Ф42	680	-	380

相關產品：

彈性座封偏心旋塞閥	偏心半球面襯膠旋塞閥	單(雙)沖洗旋塞閥
X13H、X14H三通壓力表旋塞閥	L型三通卡套旋塞閥	T型三通卡套旋塞閥
油密封旋塞閥	X447W正齒輪傳動油密封式旋塞閥	國標法蘭卡套旋塞閥
X13W二通內螺紋旋塞閥	X43W二通法蘭式旋塞閥	BX44W三通保溫旋塞閥
BX43W二通保溫旋塞閥	X44W三通旋塞閥	X14W三通內螺紋旋塞閥
美標承插焊式卡套旋塞閥	美標法蘭卡套旋塞閥	德標法蘭卡套旋塞閥

上一個產品：X13W二通內螺紋旋塞閥

下一個產品：X47W正齒輪傳動油密封式旋塞閥
