設計與制造：GB12235
結構長度：GB12221（1系列）
法蘭連接尺寸：GB4216
部件列表：1、閥體 2、閥蓋 3、閥體襯里 4、閥瓣 5、壓蓋子 6、閥桿 7、手輪

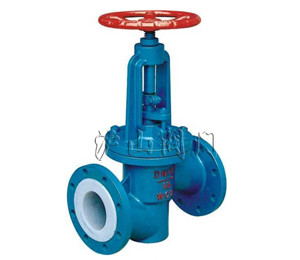

一、J41J襯膠截止閥用途
J41J襯膠截止閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，天然氣截止閥適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。
適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）
壓力等級：PN（MPa） 1.0 1.6
二、J41J襯膠截止閥材料
|
閥體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
蝶板
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
|
|
閥桿
|
碳鋼鍍鎳磷、不銹鋼
|
|
閥座密封圈
|
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
|
|
手輪
|
鑄鐵、碳鋼
|
三、J41J襯膠截止閥測試
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
四、J41J襯膠截止閥主要尺寸參數
|
公稱通徑DN
|
公稱壓力MPa
|
工作壓力MPa
|
L
mm
|
D
mm
|
D1
mm
|
n-Φd
mm
|
H1
mm
|
H2
mm
|
Do
mm
|
質量
|
|
15
|
1.6
1.0
|
1.6
1.0
|
130
|
95
|
65
|
4-14
|
213
|
232
|
100
|
4
|
|
20
|
150
|
105
|
75
|
4-14
|
224
|
246
|
100
|
6
|
|
25
|
160
|
115
|
85
|
4-14
|
240
|
272
|
120
|
8
|
|
32
|
180
|
140
|
100
|
4-18
|
262
|
285
|
120
|
10.5
|
|
40
|
200
|
150
|
110
|
4-18
|
283
|
310
|
140
|
16.5
|
|
50
|
2360
|
165
|
125
|
4-18
|
311
|
345
|
140
|
18.
|
|
65
|
290
|
185
|
1451
|
4-18
|
366
|
410
|
160
|
26
|
|
80
|
310
|
200
|
60
|
6/2-18
|
388
|
430
|
200
|
36.5
|
|
100
|
350
|
220
|
180
|
6/2-18
|
463
|
535
|
280
|
58
|
|
125
|
400
|
250
|
210
|
6/2-18
|
495
|
575
|
380
|
64
|
|
150
|
480
|
285
|
240
|
6/2-22
|
560
|
60
|
320
|
85
|
|
200
|
495
|
340
|
295
|
6/2-22
|
615
|
715
|
360
|
155
|
|
250
|
622
|
405
|
355
|
10/2-22
|
790
|
935
|
500
|
243
|
|
300
|
698
|
460
|
410
|
10/2-22
|
908
|
1100
|
500
|
295
|
