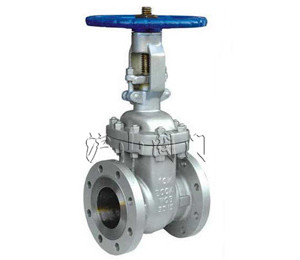

一、JIS日標閘閥 主要用途
法蘭連接鋼制閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。
通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。
二、JIS日標閘閥 結構特點
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
三、JIS日標閘閥 應用規范
|
設計與制造 Design and Manufacture
|
結構長度
Face to face/ End to end
|
法蘭尺寸
FlangeDimension
|
壓力-溫度Pressure Temperature Lating
|
試驗-檢驗Inspection and Test
|
|
JIS B2073 B2083
|
JIS B2002
|
JIS B2212 B2214
|
JIS B2073 B2083
|
JIS B2003
|
四、JIS日標閘閥 壓力試驗
|
設計與制造
Design and
Manufacture
|
強度試驗
Shell Test
|
水密封試驗
WaterSeal Test
|
氣密封試驗
Air SealTest
|
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
|
150
|
3.0
|
430
|
2.2
|
315
|
0.4-0.7
|
60-100
|
|
300
|
7.7
|
1110
|
5.7
|
815
|
|
600
|
15.3
|
2220
|
11.3
|
630
|
|
900
|
23.0
|
3330
|
17
|
2445
|
四、JIS日標閘閥 主要零件材料及主要用途
|
體蓋瓣 Body Cover Disc
|
閥桿
Stem
|
密封面
Sealing Face
|
墊片（環）
Sealing Shim
|
填料 Packing
|
工作溫度℃ Working Temperature
|
適用介質Suitable Medium
|
|
WCB
|
2Cr13
|
13Cr
STL
木體材料
With Body
Material
尼龍
Nylon
|
增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08軟鋼
08 Soft Steal
F304
F316
F304L
F316L
|
柔性石墨 增強柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
|
≤425
|
水 蒸汽 油品
Water
Steam
Petroleum
Products
|
|
WC1
|
38CrMoAl 25Cr2MoV
|
≤425
|
|
WC6
|
≤540
|
|
WC9
|
≤570
|
|
C5 C12
|
≤540
|
|
CF8
|
F304
|
≤200
|
硝酸
醋酸
尿素
Nitric acid
Acetic acid
|
|
CF8M
|
F316
|
|
CF3
|
F304L
|
|
CF3M
|
F316L
|
五、JIS日標閘閥 主要外形尺寸、連接尺寸及質量
|
|

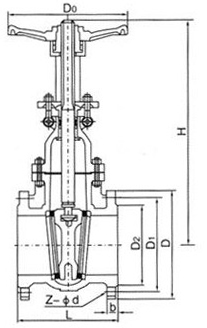

JIS日標閘閥 結構圖
|
|
10K級主要尺寸和重量 Size Main Dimensions and Weight
|
DN（mm）
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
W(kg)
|
|
50
|
2
|
178
|
155
|
120
|
100
|
16
|
4-19
|
409
|
200
|
24
|
|
65
|
21/2
|
190
|
175
|
140
|
120
|
18
|
4-19
|
535
|
250
|
31
|
|
80
|
3
|
203
|
185
|
150
|
130
|
18
|
8-19
|
570
|
250
|
40
|
|
100
|
4
|
229
|
210
|
175
|
155
|
18
|
8-19
|
590
|
250
|
55
|
|
150
|
6
|
267
|
280
|
240
|
215
|
22
|
8-23
|
630
|
300
|
90
|
|
200
|
8
|
292
|
330
|
290
|
265
|
22
|
12-23
|
960
|
350
|
145
|
|
250
|
10
|
330
|
400
|
355
|
325
|
24
|
15-25
|
1158
|
400
|
230
|
|
300
|
12
|
356
|
450
|
400
|
370
|
24
|
16-25
|
1378
|
450
|
330
|
|
350
|
14
|
381
|
490
|
445
|
415
|
26
|
16-25
|
1543
|
500
|
460
|
|
400
|
16
|
406
|
560
|
510
|
475
|
28
|
16-27
|
1738
|
600
|
600
|
|
450
|
18
|
432
|
620
|
565
|
530
|
30
|
20-27
|
1959
|
600
|
980
|
|
500
|
20
|
457
|
675
|
620
|
585
|
30
|
20-27
|
2214
|
680
|
960
|
20K級主要尺寸和重量 Size Main Dimensions and Weight
|
DN（mm）
|
in
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
D0
|
W(kg)
|
|
50
|
2
|
216
|
155
|
120
|
100
|
18
|
8-19
|
480
|
200
|
32
|
|
65
|
21/2
|
241
|
175
|
140
|
120
|
20
|
8-19
|
510
|
250
|
39
|
|
80
|
3
|
283
|
200
|
160
|
135
|
22
|
8-23
|
580
|
280
|
55
|
|
100
|
4
|
305
|
225
|
185
|
160
|
24
|
8-23
|
700
|
350
|
80
|
|
150
|
6
|
403
|
305
|
260
|
230
|
28
|
12-25
|
940
|
400
|
160
|
|
200
|
8
|
419
|
350
|
305
|
275
|
30
|
12-25
|
1190
|
450
|
250
|
|
250
|
10
|
457
|
430
|
380
|
345
|
34
|
12-27
|
1390
|
500
|
370
|
|
300
|
12
|
502
|
480
|
430
|
395
|
35
|
16-27
|
1600
|
500
|
560
|
|
350
|
14
|
762
|
540
|
480
|
440
|
40
|
16-33
|
1750
|
600
|
870
|
|
400
|
16
|
838
|
605
|
540
|
495
|
46
|
16-33
|
1900
|
600
|
1150
|
|
450
|
18
|
914
|
675
|
605
|
560
|
48
|
20-33
|
2320
|
650
|
1270
|
