產品名稱：
|

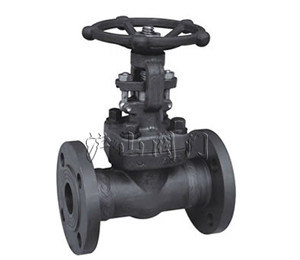

鍛鋼法蘭閘閥
|
產品型號：
|
Z41H
|
|
驅動方式：
|
手動、氣動、電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
明桿、暗桿
|
密封材料：
|
硬質合金、鑄鋼、橡膠
|
|
壓力范圍：
|
1.6～2.5MPa
|
公稱通徑：
|
DN15-DN50
|
|
常用材質：
|
鍛鋼、碳鋼
|
技術咨詢：
|
021-31007323
|
一、鍛鋼法蘭閘閥 概述
鍛鋼閘閥整體法蘭端閥門有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
整體法蘭端閥門結構設計可用在閘閥、截止閥、立升式止回閥和旋啟式止回閥。
二、鍛鋼法蘭閘閥 閘閥的結構設計和規范
鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.
三、鍛鋼法蘭閘閥 結構形式
1.全通徑或縮徑
2.結構長度按ANSI/ASME B16.10
3.法蘭按ANSI/ASME B16.5
4.自密封閥蓋
5.明桿帶支架
6.兩端自動調整的填料壓套；
7.本體倒密封
8.整體閥體法蘭
9.對焊端按ANSI/ASME B16.25
10.環連接閥體閥蓋墊片
11.用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋
四、鍛鋼法蘭閘閥 材料
|
序號
NO.
|
名 稱
|
美標碳鋼
CS to ASTM
|
美標合金鋼
AS to ASTM
|
美標不銹鋼鋼
SS to ASTM
|
|
Part Name
|
Type A 105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
Body
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥座
|
Seat Ring
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閘板
|
Wedge
|
A276 410&430
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
閥桿
|
Wtem
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
墊片
|
Gasket
|
Corrugated SS+graphite
|
SS+PTFE
|
|
6
|
閥蓋
|
Bonnet
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
螺栓
|
Bonnet Bolt
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
銷
|
Pin
|
A276 T410
|
A276 304
|
|
9
|
填料壓套
|
Gland
|
|
A182 F304(L)
|
A182 F316(L)
|
|
10
|
活節螺絲
|
Gland Eyebolt
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料壓蓋
|
Gland Flange
|
A105
|
A182 f11
|
A182 F304(L)
|
A182 F316 (L)
|
|
12
|
螺母
|
Gland Nut
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
閥桿螺母
|
Stem Nut
|
A276 410/Cu-Alloy(銅合金)
|
|
14
|
手輪鎖緊螺母
|
H.W.Lock Nut
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
銘牌
|
Nameplate
|
SS
|
|
16
|
手輪
|
Handwheel
|
A197
|
|
17
|
襯墊
|
Bearing Gasket
|
A473 431
|
|
18
|
填料
|
Stem Packing
|
Flexible Graphite
|
PTFE
|
|
適用介質 Suitable Medium
|
(水、油、氣等)W.O.G.etc
|
(酸類)HNO3,CH3OOH etc
|
|
適用溫度 Suitable Temperature
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注：可按要求采用其他材料 Note:Other materials are available upon request.
CS=碳鋼 AS=合金鋼 SS=不銹鋼 CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;
五、鍛鋼法蘭閘閥 尺寸和重量表
|
|
150LB～1500LB閘閥
|
|
|
通徑 NPS
|
1/2
|
3/4
|
1
|
1/4
|
1 1/2
|
2
|
|
L(RF) L1(BW)
|
150
|
108
|
117
|
127
|
140
|
165
|
178
|
|
300
|
140
|
152
|
165
|
178
|
190
|
216
|
|
600
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H(OPEN)
|
150，300
|
158
|
169
|
197
|
236
|
246
|
283
|
|
600
|
169
|
197
|
236
|
246
|
283
|
320
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
|
Weights
|
150
|
RF
|
4.5
|
5.2
|
8.2
|
11.5
|
12.5
|
20.3
|
|
BW
|
2.8
|
3.3
|
5.4
|
7.1
|
8.2
|
12.5
|
|
300
|
RF
|
4.8
|
6.2
|
9.3
|
14
|
15.5
|
23.4
|
|
BW
|
3.5
|
4.4
|
6.8
|
8.1
|
9.2
|
15.4
|
|
600
|
RF
|
5.9
|
7.4
|
10.4
|
16.2
|
17.5
|
28.3
|
|
BW
|
4.5
|
5.1
|
8.2
|
10.5
|
12.4
|
20.1
|
|
通徑 NPS
|
1/2
|
3/4
|
1
|
1/4
|
1 1/2
|
2
|
|
L(RTJ)
|
900，1500
|
216
|
229
|
254
|
279
|
305
|
368
|
|
L1(BW)
|
900,1500
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H(OPEN)
|
197
|
197
|
236
|
246
|
283
|
330
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
Weights
|
RTJ
|
7.2
|
11.5
|
15.6
|
16.2
|
22.6
|
32.8
|
|
BW
|
5.2
|
9.3
|
12.4
|
13.8
|
18.9
|
27.5
|
