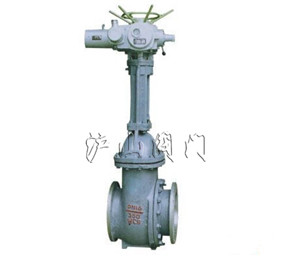

產品名稱：	PZ43排渣閘閥	產品型號：	PZ43
驅動方式：	手動	連接形式：	法蘭
結構形式：	單閘板	密封材料：	硬質合金、鑄鋼、不銹鋼
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN50-DN500
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

PZ43排渣閘閥介紹

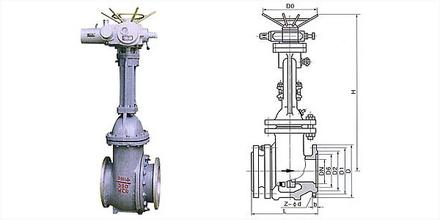

主要外形和連接尺寸 Main External and Connection Dimension

公稱壓力PN	公稱通徑DN	L	D	D1	D2	D6	b	f	Z-d	H	D0	WT(Kg)
1.6MPa	50	250	160	125	100	-	16	3	4-18	335	250	60
	80	280	195	160	135	-	20	3	8-18	510	280	78
	100	300	215	180	155	-	20	3	8-18	685	300	96
	150	350	280	240	210	-	24	3	8-23	790	300	158
	200	400	335	295	265	-	26	3	12-23	885	350	222
	250	450	405	355	320	-	30	3	12-25	1015	400	289
	300	500	460	410	375	-	30	3	12-25	1190	450	365
	350	550	520	470	435	-	34	4	16-25	1350	500	558
	400	600	580	525	485	-	36	4	16-25	1460	500	850
	450	650	640	585	545	-	40	4	20-30	1620	550	1164
	500	700	705	650	608	-	44	4	20-34	1800	550	1482
2.5MPa	50	250	160	125	100	-	20	3	4-18	335	250	99
	80	280	195	160	135	-	22	3	8-18	510	280	118
	100	300	230	190	160	--	24	3	8-23	685	300	147
	150	350	300	250	218	-	30	3	8-25	790	300	204
	200	400	360	310	278	-	34	3	12-25	885	350	273
	250	450	425	370	332	-	36	3	12-30	1015	400	373
	300	500	485	430	390	-	40	4	16-30	1190	450	478
	350	550	550	490	448	-	44	4	16-34	1350	500	680
	400	600	610	550	505	-	48	4	16-34	1460	500	1008
	450	650	660	600	555	-	50	4	20-34	1620	550	1344
	500	700	730	660	610	-	52	4	20-41	1800	550	1827
4.0MPa	50	250	160	125	100	88	20	3	4-18	3400	250	98
	80	310	195	160	135	121	22	3	8-18	508	300	126
	100	350	230	190	160	150	24	3	8-23	680	300	156
	150	450	300	250	218	204	3	3	8-25	800	400	228
	200	550	375	320	282	260	38	3	12-30	875	500	298
	250	650	445	385	345	313	42	3	12-34	1010	500	372
	300	750	510	450	408	364	46	4	16-34	1180	550	450
	350	850	570	510	465	422	52	4	16-34	1145	600	530
	400	950	655	585	535	474	58	4	16-41	1280	600	610
	450	1050	680	610	560	524	60	4	20-41	1145	700	690
	500	1150	755	670	612	576	62	4	20-48	1560	750	772
6.4MPa	50	250	175	135	105	88	26	3	4-23	340	250	142
	80	310	210	170	140	121	30	3	8-23	508	300	168
	100	350	250	200	168	150	32	3	8-25	680	300	210
	150	450	340	280	240	204	38	3	8-34	800	400	270
	200	550	405	345	300	260	44	3	12-34	875	500	367
	250	650	470	400	352	313	48	3	12-41	1010	500	450
	300	750	530	460	415	364	54	4	16-41	1180	550	532
	350	850	595	525	475	422	60		16-41	1145	600	548
	400	950	670	585	525	474	66	4	16-48	1280	600	615
	450	1050	715	630	570	524	70	4	20-48	1415	700	695
	500	1150	800	705	610	570	76	4	20-54	1560	750	778
