產品名稱：
|

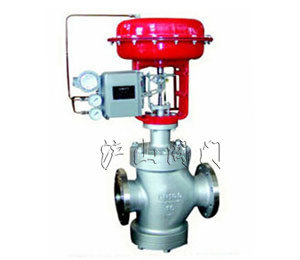

輕小型氣動薄膜調節閥
|
產品型號：
|
ZMXAP
|
|
驅動方式：
|
氣動
|
連接形式：
|
法蘭
|
|
結構形式：
|
薄膜
|
密封結構：
|
彈性密封、金屬密封
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN20-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZMXAP輕小型氣動薄膜調節閥介紹
ZMXAP輕小型氣動薄膜調節閥主要是由氣動執行器和蝶閥構成。ZMXAP輕小型氣動薄膜調節閥是利用隨閥柑旋轉的圓形蝶板作為啟閉性，確保開啟運動的氣動閥門主要做截斷閥操作，也能夠設計成有調節或段閥、調節的功用，時下ZMXAP輕小型氣動薄膜調節閥在低壓和大、中口徑的管道上的應用逐漸普及。氣動蝶閥分類：不銹鋼氣動蝶閥，硬密封氣動蝶閥，軟密封氣動蝶閥，碳鋼氣動蝶閥。
二、ZMXAP輕小型氣動薄膜調節閥的運作原理
ZMXAP輕小型氣動薄膜調節閥是利用隨閥柑旋轉的圓形蝶板作為啟閉性，確保開啟運動的氣動閥門主要做截斷閥操作，也能夠設計成有調節或段閥、調節的功用，時下ZMXAP輕小型氣動薄膜調節閥在低壓和大、中口徑的管道上的應用逐漸普及。
三、ZMXAP輕小型氣動薄膜調節閥的特點
ZMAP（低溫型）氣動單座調節閥具有構造簡單、體積小、輕質的優勢，僅僅由少量的零件構成。僅僅需要轉動九十度，就能夠迅速開啟關閉，使用簡便，ZMXAP輕小型氣動薄膜調節閥具有很好的流體操控性能。閥門在全部開啟的地方時，厚度是介質經過閥體時唯一的阻力，所以通過閥門所產生的壓力減到很低，有較好的流量操控性能。ZMXAP輕小型氣動薄膜調節閥有彈性密封和金屬密封兩種類型。彈性密封的閥門，密封圈能夠嵌在閥體的上面或者附在蝶板的四周。
ZMXAP輕小型氣動薄膜調節閥運用金屬密封的閥門通常比彈性密封的閥門使用時間久，但不容易做到全部密封。金屬密封可以適應較高的運作溫度，彈性密封就有受溫度限制的弊端。若蝶閥作流量操控用，要做到科學合理的挑選閥門的大小和類型。ZMXAP輕小型氣動薄膜調節閥的構造原理特別適合生產大口徑的閥門，普遍用在石化、煤氣、水處理等領域和熱電站的冷卻水系統中。
四、ZMXAP輕小型氣動薄膜調節閥的技術參數
公稱通徑：DN20--300
公稱壓力：PN(MPa)1.6、4.0、6.4
流量特性：直線;等百分比
供氣壓力：(MPa)0.14;0.24
工作溫度：(℃)-40--250 熱片型 -60--450
作用方式：氣關式B;氣開式K
