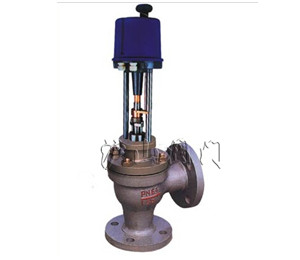

一、HAV文丘里角型調節閥概述


　　HAV文丘里角型調節閥閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣。適用于控制含有顆粒的流體和泥漿、粘性或閃蒸流體。 調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。


二、HAV文丘里角型調節閥閥體


　　型式：角型單座鑄造球型閥

　　公稱通徑：25、40、50、65、80、100、125、150mm

　　公稱壓力：ANSI 125、150、300 、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa

　　連接型式：法蘭連接： FF、RF、RJ、LG、溝槽型、嵌入型

　　法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

　　材料： 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等

　　上閥蓋：常溫型(P)：0～+200℃

　　伸長Ⅰ型(E1)： -45～0℃ +200～+425℃

　　注：工作溫度不準超過各種材料的允許范圍

　　壓蓋型式：螺栓壓緊式

　　填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉編織填料、石棉編織填料、石墨填料

　　閥內組件

　　閥芯型式：HTS單座調節閥單座柱塞型閥芯

　　流量特性：金屬閥座 等百分比特性(%)和線性特性(L)，參考流量特性曲線圖

　　Cv值從0.04～14的高精度流量特性符合IEC534-2標準

　　軟閥座 等百分比特性(%)和線性特性(L)，參考流量特性曲線圖

　　注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖


三、HAV文丘里角型調節閥材料

不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等


四、HAV文丘里角型調節閥執行機構


　　型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構

　　膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

　　彈簧范圍：20～100、80～240kPa(LHA，LVA5型)，190～350、190～400kPa(LVA6型)

　　供氣壓力：140～400kPa(LHA型)、140～280kPa(LVA5型)

　　400～500kPa(LVA6型)、300～500kPa(LVP型)

　　氣源接口：Rc1/4”

　　環境溫度：-30～+70℃

　　閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式

　　附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等


五、HAV文丘里角型調節閥性能


　　泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級

　　回差：帶定位器：小于全行程的1%，

　　不帶定位器：小于全行程的3%(LHA1型小于全行程的5%)

　　基本誤差：帶定位器：小于全行程的±1%，

　　不帶定位器：小于全行程的±5%

　　注：采用標準的V型聚四氟乙烯填料

　　可調范圍：50：1(0.25≤Cv≤14)或30：1(CV≤0.16)


六、HAV文丘里角型調節閥Cv值和行程

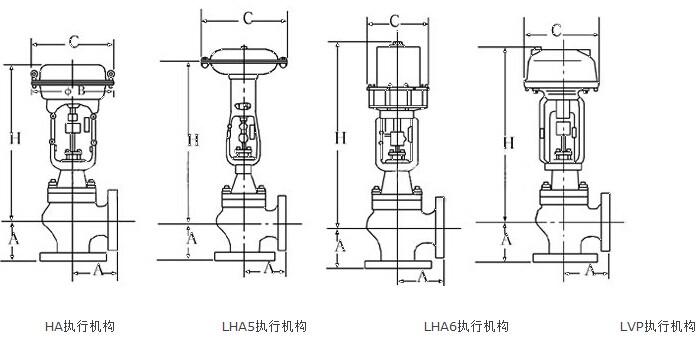

九、HAV文丘里角型調節閥外形尺寸
