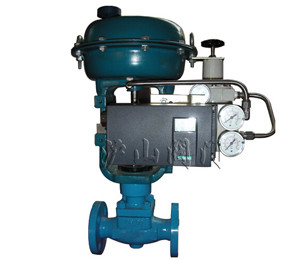

小口徑單座調節閥可用于控制各種不同壓力和溫度的流體，閥體呈S流線型的通道，壓降損失小，流量大， 可調范圍廣，流量特性精度高，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。


二、HLS小口徑單座調節閥特性


　　(1)等百分比特性(對數)，等百分比特性的相對行程和相對流量不成直線關系，在行程的每一點上單位行程變化所引起的流量的變化與此點的流量成正比，流量變化的百分比是相等的。所以它的優點是流量小時，流量變化小，流量大時，則流量變化大，也就是在不同開度上，具有相同的調節精度。

　　(2)線性特性(線性)，線性特性的相對行程和相對流量成直線關系。單位行程的變化所引起的流量變化是不變的。流量大時，流量相對值變化小，流量小時，則流量相對值變化大。

　　(3)拋物線特性，流量按行程的二方成比例變化，大體具有線性和等百分比特性的中間特性。


三、HLS小口徑單座調節閥技能參數


　　閥 體

　　型 式 直通單座鑄造球形閥

　　公稱通徑 20、25mm

　　公稱壓力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa

　　連接型式 法蘭連接：FF、RF、RJ、LG 法蘭標準 JIS B2201-1984、ANSI B16.5-1981、JB79-59等 焊接連接：嵌接焊SW 材 料 鑄鋼(ZG230-450)

　　鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等 上 閥 蓋

　　常溫型(P)：-17～+230℃

　　伸長Ⅰ型(EⅠ)：-45～-17℃ +230～+566℃

　　伸長Ⅱ型(EⅡ)：-100～-45℃

　　伸長Ⅲ型(EⅢ)：-196～-100℃

　　注：工作溫度不準超過各種材料的允許范圍 壓蓋型式 螺栓壓緊式 填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 閥內組件

　　閥芯型式 單座柱塞型閥芯HCB籠式調節閥

　　材 料 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)

　　不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

　　執行機構

　　型 式 HA多彈簧薄膜執行機構 膜片材料 丁睛橡膠夾尼龍布 彈簧范圍 20～100、80～240kPa 供氣壓力 140～400kPa 氣源接口 Rc 1 4 環境溫度 -30～+70℃ 閥作用型式 氣—關式或氣—開式 附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

四、HLS小口徑單座調節閥性能


　　泄 漏 量

　　金屬閥座：小于閥額定容量的0.01℅，符合ANSI B16.104-1976Ⅳ級

　　軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級

　　回 量

　　帶定位器：小于全行程的1℅　不帶定位器：小于全行程的3℅ 基本誤差

　　帶定位器：小于全行程的±1℅　不帶定位器：小于全行程的±5℅

　　注：采用標準的V型聚四氟乙烯填料時

　　可調范圍 50：1(0.25≤Cv≤14)或30：1(Cv≤0.16)
