產品名稱：	電子式單座調節閥	產品型號：	ZDLJP
驅動方式：	電動	連接形式：	焊接、法蘭
結構形式：	單座	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN20-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、ZDLJP電子式單座調節閥介紹和應用范圍

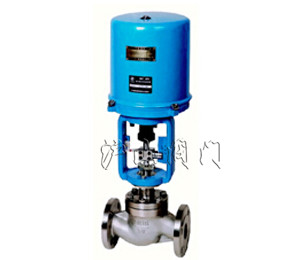

    ZDLJP電子式單座調節閥是由3610L系列電子式電動執行機構和低流阻直通單座調節機構組成。電動執行機構內有伺服系統、無需另配伺服放大器，有輸入信號及電源即可控制運轉，連線簡單，閥體為直通單座無底蓋上導向結構，閥芯為柱塞型結構，T968Y電動調節閥具有體積小、重量輕、流量大、調節精度高等特點，適用于流量大，泄漏量要求嚴格的場合。

二、ZDLJP電子式單座調節閥技術參數和性能指標

●調節機構主要技術參數

公稱通徑mm		20				25	40		50	65	80	100	150		200
閥座直徑mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量 系數Kv	直線	1.8	2.8	4.4	4.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
行程mm		16					25			40			60
流量特性		直線、等百分比
公稱壓力MPa		0.6、1.6、4.0、6.4
工作溫度℃		-20～200，-40～200，-40～450
配電子式電動 執行機構型號		361LSA-08 361XSA-08				361LSA-20 361XSA-20	361LSB-30 361LXB-30			361LSB-50 361LXB-50			361LSC-65 361LXC-65
法蘭尺寸、型式		PN6、16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
閥體材質		HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti
閥芯材質		1Cr18Ni9,0Cr18Ni12Mo2Ti
上閥蓋形式		普通式(常溫型)；熱片式(中溫型)
可調比		50：1

注：1、根據現場使用情況，可配防爆型執行機構。
　　2、可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。

●性能指標

項目	指標值
基本誤差%	±2.5
回差%	2.0
死區%	3.0
始終點偏差%	±2.5
額定行程偏差%	+2.5
允許泄漏量1/h	10-4×閥額定容量
