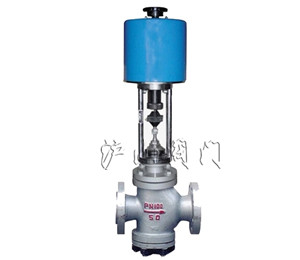

產品名稱：
|
電子式電動單（雙）座調節閥
|
產品型號：
|
ZRSP（N）型
|
|
驅動方式：
|
電動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
單（雙）座
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN20-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZRSP（N）型電子式電動單（雙）座調節閥概述
電子式電動單（雙）座調節閥是由3810L系列電子式電動執行機構和單、雙座閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，直行程分流、合流電動調節閥連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉，調節機構閥芯是采用頂導向，單座式適用于對泄漏要求嚴格，閥前后壓差低及有一定粘度和含纖維介質的場合，雙座式調節機構具有不平衡力小，允許壓差大，流通能力大等待點，適用于泄漏量要求不嚴格的場合。
一、ZRSP（N）型電子式電動單（雙）座調節閥主要技術參數和性能
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
座直徑dn(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
單座
|
5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
|
|
雙座
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
100
|
|
允許壓差△MPa
|
≤公稱壓力
|
|
基本誤差%
|
±2.5
|
|
回差%
|
2.5
|
|
死區%
|
1.0
|
|
始終點偏差%
|
±2.5
|
|
額定行程偏差%
|
2.5
|
|
允許泄漏量Q
|
Kv值的0.01% 按GB4213－84標準
|
|
可調范圍
|
50:1
|
|
配電動執行器型號
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL320
|
|
3810L
|
381LSA－08
|
381LSA－20
|
381LSB－30
|
381LSB－50
|
381LSC－65
|
381LSC—160
|
|
公稱壓力介質溫度閥體材料
|
1.6MPa
|
常溫－20℃~+200℃ 鑄鐵HT200
|
|
4.0MPa
|
常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
6.4MPa
|
常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|

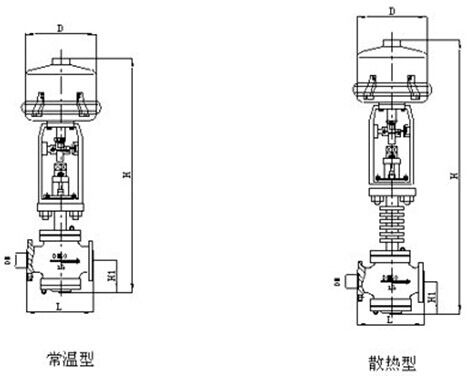

三、ZRSP（N）型電子式電動單（雙）座調節閥外形尺寸及附圖
|
公稱通徑（DN）
|
L
|
D
|
單座式
|
雙座式
|
|
PN（MPa）
|
H1
|
H
|
H1
|
H
|
|
1.6
|
4.0
|
6.4
|
常溫
|
中溫
|
常溫
|
中溫
|
|
G3/4
|
|
75
|
75
|
225
|
32
|
495
|
574
|
|
|
|
|
20
|
180
|
185
|
190
|
225
|
95
|
577
|
747
|
|
|
|
|
25
|
185
|
190
|
205
|
225
|
112
|
672
|
822
|
117
|
682
|
832
|
|
32
|
200
|
210
|
220
|
225
|
118
|
682
|
832
|
120
|
687
|
837
|
|
40
|
220
|
230
|
240
|
255
|
129
|
830
|
972
|
139
|
850
|
990
|
|
50
|
250
|
255
|
265
|
255
|
144
|
860
|
1000
|
144
|
860
|
1000
|
|
65
|
275
|
285
|
295
|
255
|
178
|
964
|
1124
|
188
|
989
|
1144
|
|
80
|
305
|
310
|
325
|
255
|
191
|
989
|
1149
|
208
|
1019
|
1184
|
|
100
|
350
|
355
|
370
|
255
|
195
|
1099
|
1159
|
220
|
1044
|
1204
|
|
125
|
410
|
425
|
440
|
255
|
245
|
1287
|
1459
|
270
|
1332
|
1547
|
|
150
|
450
|
460
|
475
|
310
|
255
|
1302
|
1517
|
280
|
1352
|
1565
|
|
200
|
550
|
560
|
570
|
310
|
290
|
1382
|
1557
|
320
|
1437
|
1652
|
|
250
|
670
|
740
|
750
|
310
|
|
|
|
440
|
1729
|
2004
|
|
300
|
770
|
805
|
|
310
|
|
|
|
502
|
1764
|
2039
|
四、ZRSP（N）型電子式電動單（雙）座調節閥型號編制說明
|
Z
|
D
|
S
|
P
|
40
|
P
|
G
|
|
自控閥門
|
執行機構類型：
|
位移特征：
|
閥門結構：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
|
|
D：表示PS系列
|
S：表示直行程
|
P：表示單座
|
16：表示1.6MP
|
C：表示碳鋼
|
G：表示中溫型 常溫省略
|
|
|
R：表示3810系列
|
|
N：表示雙座
|
40： 表示4.0MP
|
P：表示不銹鋼鑄鐵省略
|
|
|
|
H：表示DKZ系列
|
|
|
64：表示6.4MP
|
|
|
|
|
C：表示ZAZ系列
|
|
|
|
|
|
