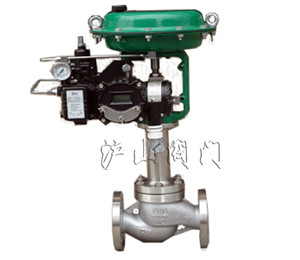

產品名稱:
|
氣動調節閥
|
產品型號:
|
ZJHM
|
驅動方式:
|
氣動
|
連接形式:
|
焊接、法蘭
|
結構形式:
|
套筒
|
密封材料:
|
橡膠
|
壓力范圍:
|
1.6~6.4MPa
|
公稱通徑:
|
DN25-DN300
|
常用材質:
|
碳鋼、不銹鋼
|
技術咨詢:
|
021-31007323
|
一、ZJHM氣動調節閥概述
ZJHM氣動調節閥形小、體輕、高性能、大容量,是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。
本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。
一、ZJHM氣動調節閥特點
1、采用平衡型芯、不平衡力小,允許壓差大,操作穩定。
2、閥芯導向面大,可改善由渦流和沖擊引起的振蕩,并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、氣動薄膜三通調節閥結構簡單,裝拆維修方便。
三、ZJHM氣動調節閥主要技術參數
公稱通徑mm
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
閥座直徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
額定流量系數Kv
|
直線
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
公稱壓力MPa
|
0.6 1.6 4.0 6.4
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
流量特性
|
直線、等百分比、快開型
|
介質溫度℃
|
-40~230℃(常溫型),散熱片式230~450℃(中溫型)
|
法蘭標準
|
符合JB78-59、JB79-59標準
|
閥體材質
|
PN
(MPa)
|
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
閥體型式
|
直通單座鑄造球型閥
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
上閥蓋形式
|
普通式(常溫型)、熱片式(中溫型)、低溫型
|
可調比R
|
50:1
|
氣源接頭
|
M16×1.5
|
