產品名稱：
|

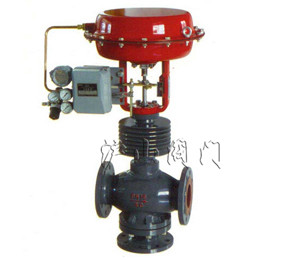

ZJHF（H）氣動三通調節閥
|
產品型號：
|
ZJHF（H）
|
|
驅動方式：
|
氣動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
三通
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN25-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZJHF（H）氣動三通調節閥概述

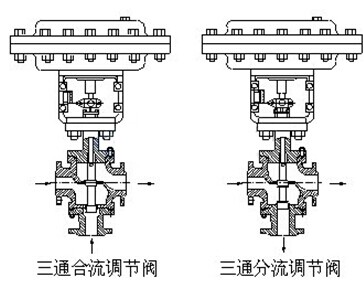

ZJHF（H）氣動三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。
二、ZJHF（H）氣動三通調節閥閥體
閥體形式：三通鑄造球型閥
公稱通徑：25—300mm
公稱壓力：PN1.6 4.0 6.4MPa
ZMAP（低溫型）氣動單座調節閥連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
三、ZJHF（H）氣動三通調節閥上閥蓋
常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填料:V型聚四氟乙烯填料,柔性石墨。
四、ZJHF（H）氣動三通調節閥閥內組件
閥芯型式：V型缺口芯
流量特性：線性或等百分比
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
五、ZJHF（H）氣動三通調節閥執行機構
型 式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14 0.16 0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃
六、ZJHF（H）氣動三通調節閥性能
泄漏量：符合標準ANSIB 16.104IV級，小于額定Kv值的0.01%
基本誤差：±1%
回 差：1%（帶定位器） 3%(不帶定位器)
線 性：±1% (帶定位器) ±5%(不帶定位器)備注：使用V型聚四氟乙烯填料
可調范圍：30:1
七、ZJHF（H）氣動三通調節閥流量系數Kv值和行程
|
公稱通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定Kv值
|
合流閥
|
6.3
|
8.5
|
13
|
21
|
34
|
52
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
分流閥
|
|
|
|
|
|
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
|
額定行程
|
16
|
25
|
40
|
60
|
100
|
八、ZJHF（H）氣動三通調節閥允許壓差值
1、氣動三通薄膜合流閥
|
執行機構
|
供氣壓力MPa
|
彈簧范圍MP
|
定位器
|
允許壓差（MPa）
|
|
閥座直徑
|
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
HA2
|
0.14
|
0.02~0.10
|
有
|
0.79
|
0.49
|
0.33
|
0.20
|
0.12
|
0.09
|
0.05
|
－
|
－
|
|
0.35
|
0.08~0.24
|
0.041.6
|
3.50.99
|
2.3（0.67）
|
1.40.39
|
0.86(0.24)
|
0.62(0.18)
|
0.34(0.10)
|
－
|
－
|
|
HA3
|
0.14
|
0.02~0.10
|
－
|
－
|
0.59
|
0.35
|
0.22
|
0.16
|
0.09
|
0.05
|
0.04
|
|
0.35
|
0.08~0.24
|
－
|
－
|
4.0（1.2）
|
2.50.71
|
1.53(0.43)
|
1.1(0.31)
|
0.02(0.18)
|
0.30(0.10)
|
0.27(0.08)
|
|
HA4
|
0.14
|
0.02~0.10
|
－
|
－
|
－
|
－
|
0.37
|
0.26
|
0.15
|
0.10
|
0.06
|
|
0.35
|
0.08~0.24
|
－
|
－
|
－
|
－
|
2.7（0.76）
|
1.9(0.54)
|
1.07(0.30)
|
0.69(0.20)
|
0.47(0.13)
|
備注：①下面數字為分流場合壓差，其余為合、分流相同
2、氣動三通薄膜分流閥
|
執行機構
|
供氣壓力
|
彈簧范圍
|
定位器
|
允許壓差（MPa）
|
|
閥座直徑
|
|
80
|
100
|
125
|
150
|
|
HA2
|
0.14
|
0.02~0.10
|
有
|
0.09
|
0.05
|
－
|
－
|
|
0.35
|
0.08~0.24
|
有
|
0.62
|
0.34
|
－
|
－
|
|
HA3
|
0.14
|
0.02~0.10
|
有
|
0.16
|
0.09
|
0.05
|
0.04
|
|
0.35
|
0.08~0.24
|
有
|
1.1
|
0.62
|
0.39
|
0.27
|
|
HA4
|
0.14
|
0.02~0.10
|
有
|
0.26
|
0.15
|
0.10
|
0.06
|
|
0.35
|
0.08~0.24
|
有
|
1.9
|
1.07
|
0.69
|
0.47
|

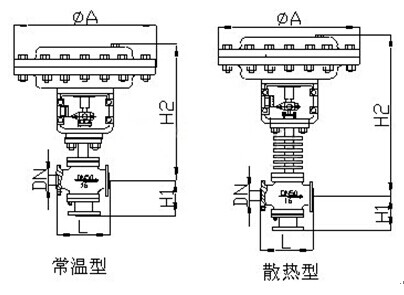

九、ZJHF（H）氣動三通調節閥法蘭距離和外形尺寸
|
公稱通徑DN
|
合流（ZJHH）
|
分流（ZJHF）
|
|
?A
|
L
|
H2
|
H1
|
L
|
H2
|
H1
|
|
PN（MPa）
|
PN（MPa）
|
PN（MPa）
|
PN（MPa）
|
|
1.6
|
4.0
|
6.4
|
常溫
|
中溫
|
1.6
|
4.0
|
6.4
|
1.6
|
4.0
|
6.4
|
常溫
|
中溫
|
1.6
|
4.0
|
6.4
|
|
25
|
285
|
185
|
190
|
200
|
615
|
763
|
140
|
150
|
160
|
185
|
190
|
200
|
615
|
763
|
140
|
150
|
160
|
|
32
|
285
|
200
|
200
|
210
|
622
|
773
|
150
|
160
|
170
|
200
|
200
|
210
|
622
|
773
|
150
|
160
|
170
|
|
40
|
285
|
220
|
220
|
235
|
625
|
776
|
160
|
170
|
180
|
220
|
220
|
235
|
625
|
776
|
160
|
170
|
180
|
|
50
|
285
|
250
|
255
|
265
|
640
|
791
|
180
|
190
|
200
|
250
|
255
|
265
|
640
|
791
|
180
|
190
|
200
|
|
65
|
360
|
275
|
285
|
295
|
861
|
1024
|
200
|
210
|
220
|
275
|
285
|
295
|
861
|
1024
|
200
|
210
|
220
|
|
80
|
360
|
300
|
310
|
320
|
879
|
1042
|
210
|
230
|
240
|
300
|
310
|
320
|
885
|
1050
|
225
|
250
|
265
|
|
100
|
360
|
350
|
360
|
370
|
873
|
1036
|
220
|
250
|
260
|
350
|
360
|
370
|
900
|
1060
|
245
|
275
|
285
|
|
125
|
470
|
410
|
430
|
440
|
1029
|
1244
|
260
|
300
|
300
|
410
|
425
|
440
|
1050
|
1265
|
285
|
320
|
325
|
|
150
|
470
|
450
|
465
|
475
|
1046
|
1261
|
280
|
320
|
320
|
450
|
460
|
475
|
1060
|
1275
|
305
|
340
|
345
|
|
200
|
470
|
550
|
560
|
570
|
1075
|
1290
|
320
|
380
|
380
|
550
|
560
|
570
|
1105
|
1320
|
350
|
400
|
410
|
|
250
|
600
|
635
|
660
|
670
|
1451
|
1641
|
|
474
|
474
|
635
|
660
|
670
|
1505
|
2800
|
|
|
|
|
300
|
600
|
720
|
740
|
770
|
1512
|
1760
|
|
584
|
584
|
720
|
740
|
770
|
1545
|
1820
|
|
|
|
十、ZJHF（H）氣動三通調節閥型號編制說明
|
Z
|
J
|
H
|
F
|
16
|
C
|
G
|
K
|
|
自控閥門
|
執行機構：
|
執行機構：
|
閥門結構類型：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
作用型式：
|
|
|
J：表示精小型
|
多彈簧氣動薄膜
|
F：表示分流閥
|
16：表示1.6MPa
|
C：表示碳鋼
|
G：中溫型常溫省略
|
K：表示氣開型
|
|
|
|
|
N：表示合流閥
|
25：表示2.5MPa
|
P：表示碳鋼
|
|
B：表示氣關型
|
|
|
|
|
M：表示角形閥
|
40：表示4.0MPa
|
|
|
|
|
|
|
|
|
64：表示6.4MPa
|
|
|
|
