產品名稱：
|

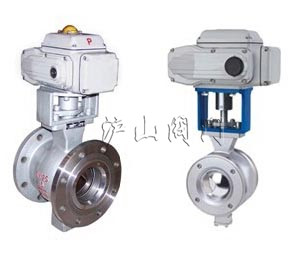

電子式電動V型調節球閥
|
產品型號：
|
ZAJV
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
V型
|
密封結構：
|
軟密封、硬密封
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN25-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZAJV電子式電動V型調節球閥閥體介紹
ZAJV電子式電動V型調節球閥配用DTR系列電動執行機構，無需另配伺服放大器，有輸入控制信號（4-20mADC或1-5ADC）及單相電源即可控 制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。ZAJD型電動蝶閥具有流通能力，調節 精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，特別適用于泥漿和含有纖維性介 質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
公稱通徑；25-300mm
公稱壓力：PN1.6, 4.0, 6.4Mpa
連接形式：法蘭式按JB/T79.2-94凹或按JB78-5P對夾式
法蘭連接
材料：WCB ZG1Gr18Ni9Ti CF3M
填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料。耐高溫碳纖維填料
溫度：常溫：-20℃~+120℃ 散熱：+200℃~+450℃
二、ZAJV電子式電動V型調節球閥閥內組件
閥芯形式：V形缺口半球體

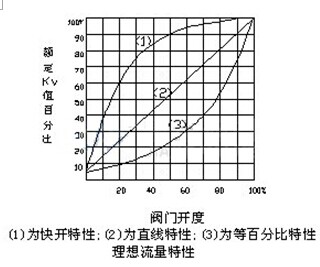

流量特性：等百分比特性。
球體閥桿2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金屬閥座材料：與閥桿材料相同，密封堆焊鈷鉻硬質合金，非金屬閥材料，增強聚四氟乙烯。
三、執行機構
類型：可選用PSQ系列、DTR、3810系列角行程執行機構。
防爆型選3810系列。
四、ZAJV電子式電動V型調節球閥V形球閥規格參數表
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數（Kv）
|
25
|
40
|
63
|
100
|
160
|
250
|
350
|
680
|
990
|
1600
|
2500
|
4000
|
|
動作范圍
|
0-90°
|
|
允許壓差△P
|
小于公稱壓力（1.6MPa）
|
|
泄漏量Q
|
按API598標準測試 無泄漏
|
|
環境溫度℃
|
-20~60℃
|
|
基本誤差
|
±2%
|
|
回差
|
±2%
|
|
死區
|
1%
|
|
可調范圍
|
250:1
|
|
配用執行機構
|
PSQ101, 3810RSA-05DTR-05~10
|
PSQ201381RSC-30DTR-20～30
|
PSQ3013810RSC-50 DTR-40
|
PSQ701DTR-60
|

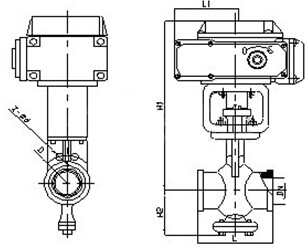

五、ZAJV電子式電動V型調節閥外形尺寸
|
公稱通徑DN
|
L
|
DTR
|
H2
|
D1
|
Z-d
|
|
H1
|
L1
|
|
25
|
102
|
277
|
208
|
60
|
85
|
4-14
|
|
32
|
102
|
295
|
208
|
65
|
100
|
4-18
|
|
40
|
114
|
305
|
208
|
75
|
110
|
4-18
|
|
50
|
124
|
364
|
208
|
95
|
125
|
4-18
|
|
65
|
143
|
379
|
208
|
105
|
145
|
4-18
|
|
80
|
165
|
389
|
256
|
120
|
160
|
8-18
|
|
100
|
194
|
402
|
256
|
140
|
180
|
8-18
|
|
125
|
213
|
426
|
256
|
165
|
210
|
8-18
|
|
150
|
229
|
445
|
256
|
185
|
240
|
8-23
|
|
200
|
243
|
465
|
256
|
205
|
295
|
12-23
|
|
250
|
297
|
610
|
346
|
240
|
355
|
12-25
|
|
300
|
338
|
660
|
346
|
290
|
410
|
12-25
|
六、ZAJV電子式電動V型調節球閥型號編制說明
|
Z
|
D
|
J
|
V
|
9
|
11
|
F
|
16
|
P
|
G
|
|
自控閥門
|
執行機構類型
|
位移特征
|
閥門代號
|
傳動形式
|
連接形式
|
密封面材料
|
公稱壓力
|
閥體材質
|
溫度類型
|
|
|
D：表示PS系列
|
J：表示角行程
|
Q：表示球閥
|
9：表示電動
|
41：表示法蘭
|
F：表示四氟乙烯
|
16：表示1.6MPa
|
C：表示碳鋼
|
G：表示中溫型常溫省略
|
|
|
R：表示3810系列
|
D：表示碟閥
|
6：表示氣動
|
11：表示絲扣
|
H：表示金屬硬密封
|
25：表示2.5MPa
|
P：表示不銹鋼
|
|
|
|
|
A：表示DTR系列
|
V：表示V形球閥
|
71：表示對夾式
|
|
40：表示4.0Mpa
|
|
|
|
|
|
|
|
|
|
|
|
|
64：表示6.4MPa
|
|
|
