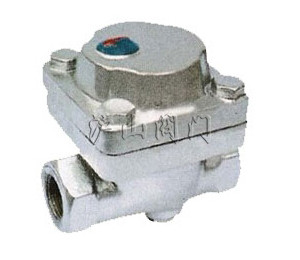

TSF-1(2,3)可調雙金屬片式疏水閥 |
|
 |
| |
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！ |
|
|
銷售：021-31007323
傳真：021-33321522
技術：021-31007323 |
|
|
|
|
產品名稱：
|
可調雙金屬片式疏水閥
|
產品型號：
|
TSF-1(2,3)
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
雙金屬片式
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
1.6MPa
|
公稱通徑：
|
DN15-DN25
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|

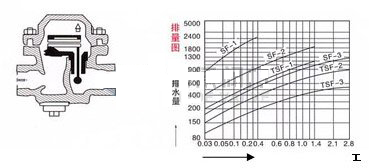

TSF-1(2,3)可調雙金屬片式疏水閥介紹
一、TSF-1(2,3)可調雙金屬片式疏水閥通用型雙金屬疏水閥的四種功能
1、TSF-1(2,3)可調雙金屬片式疏水閥排空氣和輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
2、阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內都能有效地工作。
3、排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。
4、起止回閥作用：CS17H,CS67H可調雙金屬疏水閥閥球能在管線產生加流時，立即關閉排放孔，無須附加裝置。
二、TSF-1(2,3)可調雙金屬片式疏水閥主要連接尺寸
|
型號
|
公稱通徑DN（mm）
|
尺寸
|
|
L
|
H
|
H1
|
|
TSF-1/2/3
|
15
|
110
|
130
|
35
|
|
20
|
110
|
130
|
35
|
|
25
|
110
|
130
|
35
|
|
SF-1/2/3
|
15
|
155
|
170
|
45
|
|
20
|
155
|
170
|
45
|
|
25
|
155
|
170
|
45
|
三、TSF-1(2,3)可調雙金屬片式疏水閥主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
碳鋼
|
|
墊片
|
|
墊片
|
F304柔性石墨
|
|
閥芯組件
|
不銹鋼
|
|
排放孔密封面
|
堆焊硬質合金
|
|
過濾網
|
不銹鋼
|
四、TSF-1(2,3)可調雙金屬片式疏水閥主要外型連接尺寸
|
型號
|
公稱通徑DN（mm）
|
尺寸
|
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φd
|
|
SF-1/2/3-GF
|
15
|
230
|
180
|
95
|
65
|
45
|
14
|
2
|
4-Φ14
|
|
20
|
230
|
180
|
105
|
75
|
55
|
14
|
2
|
4-Φ14
|
|
25
|
230
|
185
|
115
|
85
|
65
|
14
|
2
|
4-Φ14
|
|
32
|
250
|
195
|
135
|
100
|
78
|
16
|
2
|
4-Φ18
|
|
40
|
250
|
200
|
145
|
110
|
85
|
16
|
3
|
4-Φ18
|
|
50
|
250
|
208
|
160
|
125
|
100
|
16
|
3
|
4-Φ18
|
|
TSF-1/2/3-GF
|
15
|
210
|
140
|
95
|
65
|
45
|
14
|
2
|
4-Φ14
|
|
20
|
210
|
145
|
105
|
75
|
55
|
14
|
2
|
4-Φ14
|
|
25
|
210
|
150
|
115
|
85
|
65
|
14
|
2
|
4-Φ14
|
