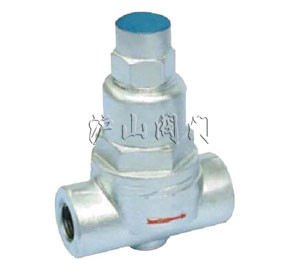

產品名稱：	可調雙金屬片疏水閥	產品型號：	TB5(3,6,11)F、CS17H
驅動方式：	手動	連接形式：	內螺紋
結構形式：	雙金屬片	密封材料：	不銹鋼、氟塑料
壓力范圍：	1.6MPa	公稱通徑：	DN15-DN25
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、TB5(3,6,11)F可調雙金屬片(CS17H)疏水閥主要用途

 TB5(3,6,11)F可調雙金屬片(CS17H)疏水閥 用于蒸汽主管、分汽缸、蒸汽伴熱管線、散熱器、低溫加熱槽、夾屑鍋等A。

二、TB5(3,6,11)F可調雙金屬片(CS17H)疏水閥特點及性能


1、TB5(3,6,11)F可調雙金屬片疏水閥新型SCCV關閉系統設計，關閉可靠，壽命長久。
2、排放溫度可調整,有效地利用高溫凝結水中的顯熱,節能效果顯著。
3、排放溫度在管網運行時就可進行，并可任意角度安裝。
4、閥前始終存有高溫凝結水，形成可靠的水封，無蒸汽泄漏。
5、抗水擊，排空氣性能優良。
6、動作時無噪音，有利于保護環境。
7、通汽初始，閥門全部開啟，低溫冷凝水和空氣迅速排除。大大縮短設備啟動時間。
8、內部零件全都用不銹鋼制造，抗腐蝕、汽蝕。

三、TB5(3,6,11)F可調雙金屬片(CS17H)疏水閥主要外型及連接尺寸


產品型號	公稱通徑DN	連接方式	使用壓力范圍（MPa）	高允許溫度℃	調整溫度℃	閥體材質	閥體材質	外形尺寸（mm）
								L	H1	H2	W
TB6  （CS17H-16C）	15-20  25	內螺紋ZG1/2“~1”	0.01~1.6	220	220	50~180	A105(25)	90  95	109	35	58
TB6F  CS47H-16C）	15-20  25  32-50	法蘭	0.01~1.6	220	220	50~180	A105(25)	150 160  230	109	35	58
TB6W  （CS67H-16C）	15-20  25	承插焊	0.01~1.6	220	220	50~180	A105(25)	90  95	109	35	58
TB11  （CS17H-16C）	15-20  25	內螺紋ZG1/2“~1”	0.01~1.6	220	220	60~190	A105(25)	90  95	109	35	58
TB11F  （CS47H-16C）	15-20  25  32-50	法蘭	0.01~1.6	220	220	60~190	A105(25)	150 160  230	109	35	58
TB3  （CS67H-16C）	15-20  25	內螺紋ZG1/2“~1”	0.01~1.6	350	350	50~190	A105(25)	90  95	85	23	54
TB3F  （CS67H-16C）	15-20  25	法蘭	0.01~1.6	350	350	50~190	A105(25)	150 160	85	23	54
TB3W  （CS67H-16C）	15-20  25	承插焊	0.01~1.6	350	350	50~190	A105(25)	90  95	85	23	54
TB5  （CS17H-21C）	15-20  25	內螺紋ZG1/2“~1”	0.01~2.1	350	350	50~200	A105(25)	90  95	85	23	54
TB5F  （CS47H-21C）	15-20  25	法蘭	0.01~2.1	350	350	50~200	A105(25)	150 160	85	23	54
TB5W  （CS67H-21C）	15-20  25	承插焊	0.01~2.1	350	350	50~200	A105(25)	90  95	85	23	54
