一、CS19W-16P(圓盤式)儀表不銹鋼疏水閥結構特點
1、CS19W-16P(圓盤式)儀表不銹鋼疏水閥帶蒸汽或空氣保溫裝置，不受環境溫度影晌，減少動作頻率，延長壽命。
2、備有過濾器自排污。
3、該閥動作靈敏可靠，排水量大。
二、CS19W-16P(圓盤式)儀表不銹鋼疏水閥工作原理
CS19W-16P(圓盤式)儀表疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發。井在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。
三、CS19W-16P(圓盤式)儀表不銹鋼疏水閥主要參數尺寸
|
產品型號
|
口徑(DN)
|
連接方式
|
高允許溫度℃
|
閥體材質
|
外形尺寸
|
|
CS19W-16P
|
6
|
螺紋
|
250℃
|
0Cr18Ni9
|
50
|
48
|
30
|
18
|
|
CS19W-16P
|
8
|
螺紋
|
250℃
|
0Cr18Ni9
|
50
|
48
|
30
|
18
|
|
CS19W-16P
|
10
|
螺紋
|
250℃
|
0Cr18Ni9
|
52
|
58
|
35
|
23
|
|

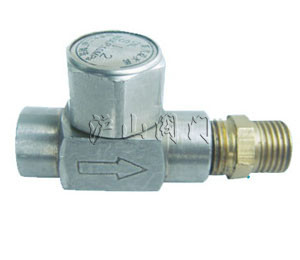

SLZ熱動力型
|
6
|
螺紋
|
250℃
|
0Cr18Ni9
|
40
|
33
|
24
|
9
|
|
SLZ熱動型
|
8
|
螺紋
|
250℃
|
0Cr18Ni9
|
40
|
33
|
24
|
9
|
|
SLZ熱動型
|
10
|
螺紋
|
250℃
|
0Cr18Ni9
|
52
|
37
|
26
|
11
|

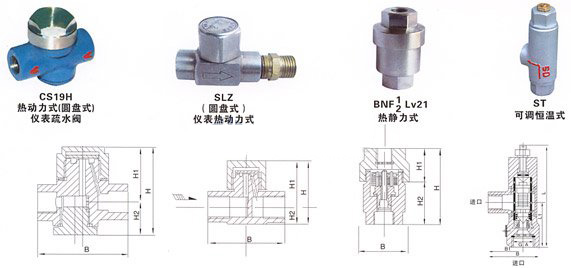

四、CS19W-16P(圓盤式)儀表不銹鋼疏水閥主要外形尺寸與連接尺寸
|
產品型號
|
口徑（DN）
|
B
|
H
|
H1
|
H2
|
|
ST-16C可調恒溫式
|
15
|
62
|
162
|
95
|
67
|
|
20
|
68
|
162
|
95
|
67
|
|
25
|
75
|
168
|
93
|
75
|
|
32
|
80
|
175
|
100
|
80
|
五、CS19W-16P(圓盤式)儀表不銹鋼疏水閥主要外形尺寸與連接尺寸
|
型號
|
BNF1
|
BNF2
|
|
連接方式
|
ZG1/2″
|
ZG3/4″
|
ZG1″
|
ZG1/2″
|
ZG3/4″
|
ZG1″
|
|
通徑
|
15
|
20
|
25
|
15
|
20
|
25
|
|
外形尺寸
|
L
|
100
|
105
|
105
|
100
|
105
|
105
|
|
W
|
63
|
63
|
63
|
63
|
63
|
63
|
|
重量（Kg）
|
0.8
|
0.9
|
0.9
|
0.8
|
0.9
|
0.9
|
