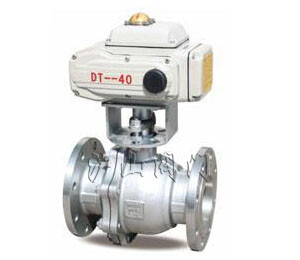

產品名稱：	電動切斷球閥	產品型號：	ZQO型
驅動方式：	電動	連接形式：	法蘭
結構形式：	O型	密封材料：	金屬夾石墨密封
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN15-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、ZQO型電動切斷球閥概述

ZQO型切斷球閥由執行機構和氣動球閥本體組成，O型球閥具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。特別是電動球閥具有可靠的密封性能，作為管道內介質的切斷使用，廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

二、ZQO型電動切斷球閥標準規格

閥體型式：直通鑄造閥
閥芯型式：O型截球體
公稱通徑：DN15 ~300 NPS 1/2〞~12〞
公稱壓力：PN16 ~40 CLASS 150LB ~300LB
連接方式：電動法蘭球閥 FF、RF、RTJ、等.

對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：活塞式執行機構、氣動薄膜執行機構
電動：DTR系列 、 3810L系列
表面涂漆：綠色 丙稀酸聚胺酯磁漆

三、ZQO型電動切斷球閥型號編制

Z	執行機構	Q	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列切斷閥	S:氣動活塞執行機構  J:氣動薄膜執行機構  A:電動DTR執行機構  R:電動3810R執行機構	Q 切斷閥	O:標準型軟密封切斷球閥  OH:硬密封切斷球閥	PN16=16 CL150LB=CL150	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質	DN50=DN50 NPS2〞=NPS2〞
如：氣動活塞式切斷球閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZSQO-16C DN50

四、ZQO型電動切斷球閥性能

流量特性	快開(ON-OFF)
額定CV值	全腔型CV 21~7359
行程	全開 90°
允許泄漏量	軟密封：0泄漏

五、ZQO型電動切斷球閥選用參數表

公稱通徑DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Cv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
配套氣動執行器 閥座PTFE
雙作用ATD-	50		63	75		88	100		125	145	180	240	265
單作用ATS-	63	75		88	100	115	125	145	160	200	240	265	330
配套電動執行器 閥座PTFE
電動執行器3410R-	05		10			20		50		60			100
