產品名稱：
|
電磁氣動閥
|
閥體結構：
|
三塊式
|
|
驅動方式：
|
氣動
|
連接形式：
|
螺紋
|
|
工作溫度：
|
-20-180℃
|
密封材料：
|
PTFE、PPL
|
|
壓力范圍：
|
1.6-6.3MPa
|
公稱通徑：
|
DN15-DN100
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、電磁氣動閥概述：
電磁氣動閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。
應用標準
■設計依據: ASME B16.34, API 608
■壁厚: ASME B16.34, CLASS 400
■管螺紋接端: ASME B1.20.1 ,BS21 ,DIN2999/259,BSP ISO 7/1,ISO 228/1,JIS B 0203
■螺紋類型:G.NPT.BSPT.BSP DIN259/2999
規格說明
■工作壓力:1000WOG
■工作溫度:-20-180℃

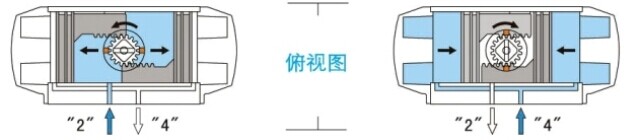

二、電磁氣動閥工作原理圖：
雙作用執行器
氣動球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，輸出軸逆時針方向轉動
氣動球閥關閉：4口進氣、2口排氣，推動兩活塞向中心合攏，輸出軸順時針方向轉動
單作用執行器
三、電磁氣動閥參數：
|
氣動執行器
|
雙作用、單作用
|
|
驅動氣源
|
5-7bar壓縮空氣
|
|
氣動附件
|
限位開關、定位器、電磁閥
過濾減壓閥、手輪機構
|
|
公稱通徑
|
DN15-100mm
|
|
公稱壓力
|
1.6-6.3MPa
|
|
適用溫度
|
PTFE:-30~+180℃
PPL:-30~+250℃
|
|
連接方式
|
螺紋式
|
|
閥體結構
|
三塊式
|
|
閥體材質
|
304、316、316L
|
|
閥板材質
|
304、316、316L
|
|
閥座襯里
|
PTFE、PPL
|
|
適用介質
|
蒸汽、水液，氣體等
|
四、電磁氣動閥設計標準：
|
三塊式
|
測試檢驗
|
API598，EN12266
|
|
螺紋接端
|
ASME B1.20，BS21 DIN2999/259，
BSP ISO7/1，ISO228/1 JIS B 0203
|
|
對焊接端
|
ASME B16025
|
|
套焊接端
|
ASME B16.11
|
|
閥蘭接端
|
ASME B16.5 DIN2542～2545 JIS B2238
|
|
兩塊式
|
測試檢驗
|
API598，EN12266
|
|
螺紋接端
|
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
|

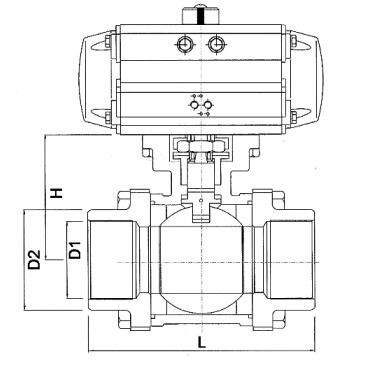

五、電磁氣動閥外形尺寸圖：
六、電磁氣動閥尺寸數據：
|
通徑
|
英寸
|
尺寸
|
|
|
L
|
D1
|
D2
|
H
|
螺紋標準
NPT
BSP
PT
DIN
|
|
8
|
1/4
|
75
|
10.6
|
14.2
|
42
|
|
10
|
3/8
|
75
|
12.7
|
17.8
|
42
|
|
15
|
1/2
|
75
|
15
|
21.8
|
42
|
|
20
|
3/4
|
80
|
20
|
27.3
|
49
|
|
25
|
1
|
90
|
25
|
34
|
58.5
|
|
32
|
1 1/4
|
110
|
32
|
42.8
|
63
|
|
40
|
1 1/2
|
120
|
38
|
48.9
|
71
|
|
50
|
2
|
140
|
50
|
61.4
|
78
|
|
65
|
2 1/2
|
185
|
63.5
|
74
|
100
|
|
80
|
3
|
205
|
76
|
90
|
109
|
|
100
|
4
|
240
|
100
|
115.4
|
140
|
