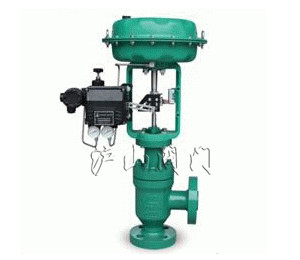

產品名稱：	氣動角式調節閥	產品型號：	ZJHJ
驅動方式：	氣動	連接形式：	法蘭
結構形式：	角式	密封材料：	金屬夾石墨密封墊
壓力范圍：	1.6MPa	公稱通徑：	DN10-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、ZJHJ氣動角式調節閥介紹

ZJHJ氣動角式調節閥專用于介質粘度大、易結晶、含有懸浮顆粒、90度彎接頭處，由于角式調節閥角式閥體無死角，便于吹掃，維護簡單而廣泛應用。可使用單座或者氣動套筒調節閥閥瓣上，一些高壓差場合也可以適用多級調節。可選擇多彈簧氣動薄膜機構或電動執行機構等。



二、ZJHJ氣動角式調節閥標準規格

閥體型式：角式鑄造球型閥體
閥芯型式：?jiǎn)巫�、套筒型閥芯
公稱通徑：DN20~200 NPS3/4〞~ 8〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型、
保溫夾套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆

三、ZJHJ氣動角式調節閥型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列氣動調節閥	J:氣動薄膜執行機構  H:氣動活塞執行機構	直行程	J:標準型角式單座調節閥  JF:軟密封角式單座調節閥  JM:標準型角式套筒調節閥  JT:兩級籠式套筒角式調節閥  JG:帶散熱型角式調節閥  JV:波紋管型角式調節閥  JD:低溫型角式調節閥	PN16=16 CL150LB=150LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質	DN25= DN252 NPS1〞= NPS 1〞
如：Z型氣動薄膜角式單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHJ-16C DN50

四、ZJHJ氣動角式調節閥性能

流量特性		直線、等百分比、快開
可調范圍		50:1 (CV<6.3 30:1)
額定CV值		等百分比CV1.6~630 ，直線CV1.8~690
允許泄漏量		硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） 泄漏量標準:GB/T 4213
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

五、ZJHJ氣動角式調節閥選用參數表

閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Cv	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630
	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
公稱通徑	行程	可選流量系數Cv（★標準型 ●推薦 ○定制）
DN20	16mm	●	●	●	★
DN25		●	●	●	●	★
DN32	25 mm	○	○	○	○	○	★
DN40			○	○	○	○	●	★
DN50				○	○	○	●	●	★
DN65	40mm						○	○	○	★
DN80							○	○	○	●	★
DN100							○	○	○	●	●	★
DN125	60mm									○	○	○	★
DN150											○	○	●	★
DN200											○	○	●	●	★
氣動執行機構  膜片有效面積Ae (cm2)		ZHA/B-22					ZHA/B-23			ZHA/B-34			ZHA/B-45
		350					350			560			900
作用方式	彈簧范圍	金屬密封允許壓差（MPa）
氣開	20-100KPa	4.46	3.09	1.98	1.16	0.7	0.44	0.28	0.18	0.17	0.11	0.07	0.07	0.05	0.03
	40-200 KPa	6.4	6.4	5.94	3.34	2.14	1.31	0.84	0.53	0.51	0.33	0.21	0.22	0.15	0.09
	80-240 KPa	6.4	6.4	6.4	6.4	4.99	3.05	1.95	1.25	1.18	0.78	0.5	0.51	0.36	0.21
氣關	20-100KPa	6.4	6.19	3.96	2.23	2.14	0.87	0.56	0.35	0.34	0.22	0.14	0.15	0.1	0.06
	40-200 KPa	6.4	6.4	6.4	6.4	6.4	5.86	3.64	2.3	2.21	1.43	0.91	0.95	0.66	0.37
	80-240 KPa	6.4	6.4	6.4	6.4	6.4	6.4	5.04	3.18	3.06	1.98	1.26	1.32	0.92	0.52
