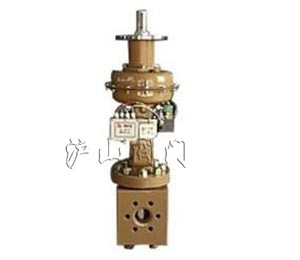

產品名稱：	氣動薄膜多級高壓調節閥	產品型號：	ZMAS、ZMBS
驅動方式：	氣動	連接形式：	多級
結構形式：	單座	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN25、DN40
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、氣動薄膜多級高壓調節閥概述

氣動薄膜多級高壓調節閥由氣動薄膜執行機構和多級高壓閥組成。閥本為整體式鍛件，管道法蘭直接通過螺栓連接到閥體上。閥內件采用二級或四級閥芯與套筒組成的多級降壓結構，使介質逐級降壓，而且在每一級閥芯上的壓降不超過臨界壓降，因此對于液體介質，可有效地避免氣蝕現象，對于氣體介質可降低噪音。該產品適用于高壓差場合。

二、氣動薄膜多級高壓調節閥主要性能

基 本 誤 差：帶定位裝置：±1.5%
回 差：帶定位裝置：1.5%
死 區：0.6%
泄 漏 量：0.01% ×閥額定容量
額定流量系數誤差：Kv＞5時，10%；Kv≤5時，±20%

三、氣動薄膜多級高壓調節閥技術參數和性能指標

●調節機構主要技術參數

公稱通徑mm	25						40
閥座直徑mm	4	5	6	7	10	20	40
額定流量系數Kv	0.08 0.12	0.20	0.32	0.50	0.63；0.80 1.20	1.6；2.5 3.2；4.0	6.3 10
公稱壓力MPa	32
行程mm	10						16
流量特性	-20~+60
介質溫度℃	直線
法蘭尺寸、型式	螺紋法蘭 按JB/T2769-1992
閥體材質	35 ；1Cr18Ni9 ；0Cr18Ni12Mo2Ti
閥芯材質	1Cr18Ni9 ；0Cr18Ni12Mo2Ti
螺栓螺母	35CrMoA ；35
密封填料	聚四氟乙烯
配執行機構	ZMA(B)-3						ZMA(B)-4

●配執行機構主要技術參數

型號	ZMA(B)-3	ZMA(B)-4
薄膜有效面積㎝²	400	630
行程 mm	10	10 ，16
彈簧范圍KPa	20~100（氣關式） ； 80~240（氣開式）

性能指標

項目	帶定位器
基本誤差%	±2.0
回差%	2.0
死區%	0.8
始終點偏差%	±2.0
額定行程偏差%	±2.5
允許泄漏量1/h	1×10×閥額定容量

四、氣動薄膜多級高壓調節閥允許差壓

MPa

公稱通徑mm	25							40
閥座直徑mm	3	4	5	6	7	10	20	40
允許壓差	32						30	30

注：允許壓差是在P2=0狀態下，氣源壓力氣關式為180KPa，氣開式為0，彈簧范圍氣關式20~100KPa，氣開式80~240KPa。
