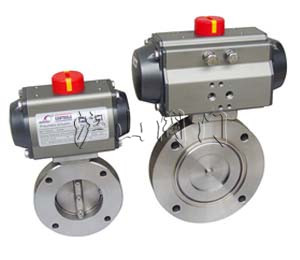

產品名稱：	GIQ氣動高真空蝶閥	產品型號：	GIQ
驅動方式：	氣動	連接形式：	法蘭
適用溫度：	-25-80度	密封材料：	橡膠
壓力范圍：	133.3х10-4 ~ 1.02х05 Pa	公稱通徑：	DN40-DN800
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、GIQ型氣動高真空蝶閥:
氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，一角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。是目前一種新型的氣動執行器控制的氣動真空蝶閥，它可分為雙作用和但作用（彈簧復位）氣缸。可選擇配反饋信號裝置及電器閥門定位器，使用的工作介質為潔凈的空氣或不含顆粒粉塵的非腐蝕性氣體。真空蝶閥在開位、關位都有自鎖功能，閥板可承受0.3MPa的氣體壓力，不怕振動，可在任意位置安裝，閥桿不竄動。
二、GIQ型氣動高真空蝶閥的特點:
1.真空蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。
2.蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，蝶閥是主導的閥門形式。
3.隨著防腐合成橡膠和聚四氟乙烯的應用，蝶閥的性能得以提高，并滿足于不同的工況條件。
4.近十幾年來，金屬密封蝶閥發展迅速，隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高溫、低溫、強沖蝕等工況條件下得到廣泛的應用，并部分取代了截止閥、閘閥和球閥。
三、GIQ型氣動高真空蝶閥的執行標準

產品規范	設計規范	連接法蘭	試驗與檢驗
產品規范	JB/T4079-91	JB/T919　　GB/T6070	JB/T4079　JB/T6446

四、GIQ型氣動高真空蝶閥主要性能規范

公稱通徑（mm）	32	40	50	65	80	100	125	150	200	250	300
適用范圍（Pa）	133.3х10-4 ~ 1.02х05
介質溫度（℃）	-25~80
連接法蘭	JB/T919　　GB/T6070
漏氣速率（L/s）	≤1.33×0-4
流導（分子流）（L/s）	25	48	97	178	260	546	938	1328	2611	3962	6159

五、GIQ型氣動高真空蝶閥主要零部件材料

零件名稱	閥體和蝶板	閥桿	密封墊(閥體\蝶板)
材料	碳素鋼(鍍鎳)	2Cr13	丁晴橡膠
材料	不銹鋼	不銹鋼	丁晴橡膠/氟橡膠

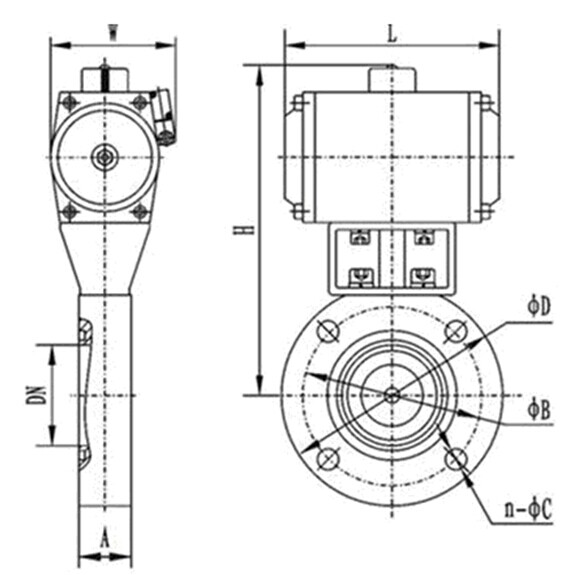

六、：GIQ型氣動高真空蝶閥結構圖

七、產品結構尺寸:GIQ型氣動高真空蝶閥

型號	公稱通徑（mm）	主要尺寸(mm)							重量（kg）
型號	公稱通徑（mm）	D	D1	h	H	H1	B	Z-Фd	重量（kg）
GIQ-40	40	70	85	22	109.5	51	91	4-Ф7	2
GIQ-50	50	90	110	22	135	64	91	4-Ф9	3
GIQ-80	80	125	145	30	284.5	92	136	4-Ф9	5.5
GIQ-100	100	145	170	30	309	104	136	4-Ф12	6
GIQ-150	150	195	220	35	366	136	164.6	8-Ф12	10
GIQ-200	200	250	275	40	422.5	165	199	8-Ф12	16
GIQ-250	250	300	330	45	482	197	199	8-Ф14	21
GIQ-300	300	350	380	55	543	233	224.6	8-Ф14	30
GIQ-400	400	465	500	60	686	293	253	8-Ф18	56
GIQ-500	500	565	600	80	742	355	300	12-Ф18	95
GIQ-600	600	670	710	100	912	428.5	330	12-Ф21	148
GIQ-800	800	880	920	130	117	565	445	20-Ф21	220
