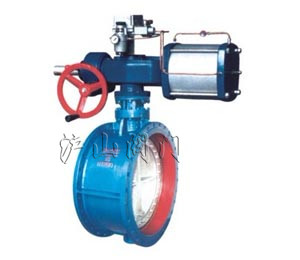

產品名稱：	氣動法蘭式軟密封蝶閥	產品型號：	D641X
驅動方式：	氣動	連接形式：	法蘭
結構形式：	中心垂直板	密封材料：	乙丙、丁氟塑料
壓力范圍：	0.6～1.6MPa	公稱通徑：	DN50-DN1200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、D641X氣動法蘭式軟密封蝶閥介紹

D641X氣動法蘭式軟密封蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的場合。

二、D641X氣動法蘭式軟密封蝶閥產品特點

1、小型輕便，容易拆裝及維修，并可在任意位置安裝;

2、結構簡單、緊湊、90°回轉開啟迅速;

3、操作扭矩小，省力輕巧;

4、流量特性趨于直線，調節性能好;

5、啟閉試驗次數多達數萬次，壽命長;

6、密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零;

7、密封材料耐老化、耐腐蝕、可適于多種介質。

三、D641X氣動法蘭式軟密封蝶閥性能范圍

公稱通徑DN		50-1200
公稱壓力MPa		0.6		1.0			1.6
公稱壓力MPa	強度試驗	0.9		1.5			2.4
密封試驗	0.66		1.1			1.76
材料		材料代號
C		P			R
主要零件	閥體	WCB		0Cr18Ni9			0Cr17Ni12Mo2
蝶板	WCB		0Cr18Ni9			0Cr17Ni12Mo2
閥桿	2Cr13		0Cr18Ni9			0Cr17Ni12Mo2
密封圈	丁晴 乙丙 丁氟塑料
填料	丁晴 柔性石墨 V型橡膠墊
適用工況	適用介質	水、蒸汽、油品		硝酸類			醋酸類
適用溫度	-40℃~200℃
執行器	型號	GT或AW系列
氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度		法蘭尺寸	壓力溫度		試驗檢驗
GB/T12238	GB12221		GB9113	GB9131		GB13927

四、D641X/J-(6.10.16)D641X氣動法蘭式軟密封蝶閥連接尺寸

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）												參考重量
							0.6MPa				1.0 MPa				1.6 MPa
毫米	英寸	L	H	Ho	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	338	180	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	14
65	21/	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	16
80	3	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	17
100	4	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	21
125	5	140	125	444	240	72	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	27
150	6	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	29
200	8	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	50
250	10	165	197.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	12	178	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	14	190	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	16	216	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	138
450	18	222	307.5	995	750	380	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	175
500	20	229	335	1058	750	380	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	210
600	24	267	390	1163	750	380	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	275
700	28	430	447.5	1283	750	380	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	530
800	32	470	507.5	1398	750	380	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	590
900	36	510	557.5	1498	1250	380	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1400
1000	40	550	615	1608	1500	580	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1650
1200	48	630	727.5	1876	1500	580	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2140

注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明
