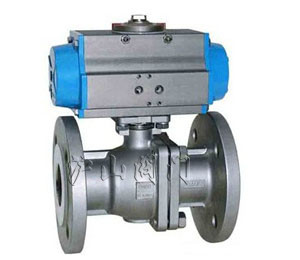

產品名稱：	Q641F氣動軟密封球閥	產品型號：	Q641F
驅動方式：	氣動	連接形式：	法蘭
結構形式：	直通式	密封材料：	氟塑料
壓力范圍：	1.6～2.5MPa	公稱通徑：	DN15-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、氣動軟密封球閥介紹

氣動軟密封球閥是一種轉角為90°的旋轉類閥門。密封性能優良，流量系數大，流阻系數小，結構簡單，使用壽命長，便于維修。氣動軟密封球閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。

二、氣動軟密封球閥優點

氣動軟密封球閥具有連線簡單、結構緊湊、動作穩定可靠等優點。

三、氣動軟密封球閥應用范圍

氣動軟密封球閥廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

四、氣動軟密封球閥產品特點

(1)流體阻力小、電動球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。

(2)止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。

(3)閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。

(4)閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。

(5)由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。

五、氣動軟密封球閥產品選型

(1)閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

(2)執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)

Q641F（PPL、M）-16，25

六、氣動軟密封球閥主要外形和連接尺寸   單位Unit:（mm）

Q641F-16
通徑DN		L	D	K	D1		n-Φd	b	f	H	W
mm	in
15	1/2″	130	95	65	46		4-Φ14	14	2	185	140
20	3/4″	140	105	75	56		4-Φ14	16	2	191	140
25	1″	150	115	85	65		4-Φ14	16	2	193	140
32	1 1/4″	165	135	100	76		4-Φ18	16	3	212	164
40	1 1/2″	180	145	110	84		4-Φ18	18	3	217	164
50	2″	200	160	125	99		4-Φ18	20	3	260	190
65	2 1/2″	220	180	145	118		4-Φ18	20	3	293	210
80	3″	250	195	160	132		8-Φ18	20	3	325	247
100	4″	280	215	180	156		8-Φ18	22	3	380	276
125	5″	320	245	210	184		8-Φ18	22	3	468	348
150	6″	360	280	240	211		8-Φ22	24	3	510	378
200	8″	400	335	295	266		12Φ22	24	3	655	432
Q672F-25
通徑DN		L	D	K	D1	n-Φd		b	f	H	W
mm	in
15	1/2″	130	95	65	46	4-Φ14		14	2	185	140
20	3/4″	140	105	75	56	4-Φ14		16	2	191	140
25	1″	150	115	85	65	4-Φ14		16	2	193	140
32	1 1/4″	165	135	100	76	4-Φ18		18	3	212	164
40	1 1/2″	180	145	110	84	4-Φ18		18	3	217	164
50	2″	200	160	125	99	4-Φ18		20	3	260	190
65	2 1/2″	220	180	145	118	8-Φ18		22	3	293	210
80	3″	250	195	160	132	8-Φ18		24	3	325	247
100	4″	280	235	190	156	8-Φ22		24	3	380	276
125	5″	320	270	220	184	8-Φ26		26	3	468	348
150	6″	360	300	250	211	8-Φ26		28	3	510	378
200	8″	400	360	310	274	12-Φ26		30	3	655	432

結構長度：JB1686亦可按GB12221
法蘭標準：JB79亦可按GB9113、ANSI B16.5、JIS B2212
