產品名稱：
|
Q614氣動三通內螺紋球閥
|
產品型號：
|
Q614
|
|
驅動方式：
|
氣動
|
連接形式：
|
內螺紋
|
|
結構形式：
|
三通
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～2.5MPa
|
公稱通徑：
|
DN15-DN50
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、氣動三通內螺紋球閥產品概述

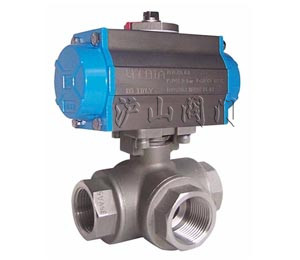

我公司生產的氣動三通內螺紋球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水等管路。氣動三通內螺紋球閥分為“L型氣動內螺紋球閥”與“T型氣動螺紋球閥”，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。氣動三通內螺紋球閥任一通口均可用作入口而無泄漏，并可根據工況需要制成L型或T型通道，本氣動內螺紋球閥安裝方便。
二、氣動三通內螺紋球閥產品特點
(1)氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
(2)兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
(3)四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
(4)T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用;L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
Q614/14F（PPL）-16，25
三、氣動三通內螺紋球閥主要外形和連接尺寸 單位Unit:（mm）
|
Q614F-16
|
|
通徑20DN
|
d
|
G
|
L
|
L1
|
H
|
W
|
|
mm
|
in
|
|
15
|
1/2″
|
12
|
G1/2″
|
60
|
30
|
110
|
140
|
|
20
|
3/4″
|
15
|
G3/4″
|
74
|
37
|
115
|
140
|
|
25
|
1″
|
20
|
G1″
|
80
|
40
|
120
|
140
|
|
32
|
1 1/4″
|
25
|
G1 1/4″
|
104
|
52
|
135
|
164
|
|
40
|
1 1/2″
|
34
|
G1 1/2″
|
114
|
57
|
145
|
164
|
|
50
|
2″
|
48
|
G2″
|
140
|
70
|
190
|
190
|
|
Q614F-16,25
|
|
通徑DN
|
d
|
G
|
L
|
L1
|
H
|
W
|
|
mm
|
in
|
|
15
|
1/2″
|
12
|
G1/2″
|
72
|
36
|
130
|
140
|
|
20
|
3/4″
|
15
|
G3/4″
|
85
|
42
|
135
|
140
|
|
25
|
1″
|
20
|
G1″
|
91
|
46
|
139
|
140
|
|
32
|
1 1/4″
|
25
|
G1 1/4″
|
110
|
55
|
158
|
164
|
|
40
|
1 1/2″
|
32
|
G1 1/2″
|
122
|
61
|
165
|
164
|
|
50
|
2″
|
38
|
G2″
|
145
|
72
|
202
|
190
|
