Z

執行機構

H

結構形式

-公稱壓力

閥體材質

公稱通徑

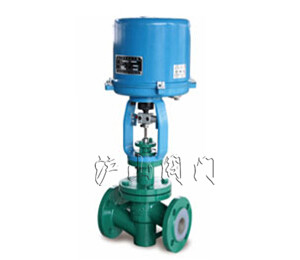

Z系列電動調節閥

  R:電動3810L執行機構
D:電動PSL執行機構

H直行程

CF:標準型襯氟調節閥

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M

DN25= DN25
NPS1〞=NPS1〞

如：Z型電動襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHCF-16C DN50

流量特性

直線、等百分比、快開

可調范圍

30:1

額定CV值

等百分比CV6.3~400 ，直線CV6.9~440

允許泄漏量

軟密封:VI級（氣泡級）
泄漏量標準:GB/T 4213

性能指標

氣動

電動

基本誤差%

±1.5

±1.0

回差%

≤1.5

≤1.0

死區%

≤0.6

≤1.0

始終點偏差%

±2.5

±2.5

額定行程偏差%

≤2.5

≤2.5

公稱通徑DN

20

25

32

40

50

65

80

100

125

150

額定流量系數Cv

等百分比

8

12

20

32

50

70

100

200

240

直線

5

10

16

25

38

63

80

120

220

300

行程

16mm

25 mm

40mm

60mm

電動執行機構

大允許壓差（MPa）

型號

推力（N）

3810L-08

800

2.38

1.52

3810L-20

2000

4.77

3.05

1.86

1.19

0.76

3810L-30

3000

2.79

1.79

1.14

3810L-50

5000

4.66

2.98

1.91

1.13

0.6

0.47

3810L-65

6500

1.35

0.8

0.57

0.39

0.26

3810L-99

10000

0.61

0.42
