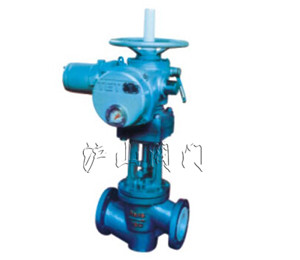

產品名稱：	電動襯氟塑料截止閥	產品型號：	J941Fs
驅動方式：	電動	連接形式：	法蘭
結構形式：	直通式	密封結構：	軟密封
壓力范圍：	1.0～1.6MPa	公稱通徑：	DN15-DN200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

J941Fs襯氟塑料截止閥介紹

設計與制造：GB12235
結構長度：GB12221（1系列）
法蘭連接尺寸：GB4216 JB78

一、J941Fs襯氟塑料截止閥用途：

塑料截止閥本閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6

二、J941Fs襯氟塑料截止閥測試：

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

三、J941Fs襯氟塑料截止閥材料：

閥體：鑄鐵、碳鋼 不銹鋼 閥蓋：鑄鐵、碳鋼 不銹鋼 襯里：氟塑料
閥瓣：碳鋼 、不銹鋼，完全包覆氟塑料
閥桿：碳鋼、不銹鋼，部分包覆氟塑料 電動裝置：組合件

四、J941Fs襯氟塑料截止閥部件列表：

1、閥體、2、閥蓋3、閥體襯里4、閥瓣5、壓蓋子6、連接板7、閥桿8、電動裝置

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd	H	型號	A	B	質量
15	1.6   1.0	1.6   1.0	130	95	65	4-14
20			150	105	75	4-14
25			160	115	85	4-14	492	ZA1-5-14	395	168	23
32			180	140	100	4-18	499	ZA1-5-14	395	168	26
40			200	150	110	4-18	520	ZA2-10-18	526	470	80
50			230	165	125	4-18	530	ZA2-10-18	526	470	82
65			290	185	145	4-18	579	ZA2-15-18	526	470	90
80			310	200	160	6/2-18	597	ZA2-15-18	526	470	100
100			350	220	180	6/2-18	629	ZA2-15-18	526	470	122
125			400	250	210	6/2-18
150			480	285	240	6/2-22
200			600	340	295	6/2-22

注：表中電動裝置為天二通ZA型，是本廠基型產品，同時可按客戶要求配置。
