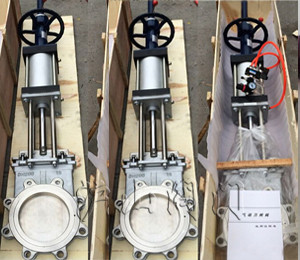

一、SPZ673雙驅動氣動刀型閘閥簡介:
SPZ673雙驅動氣動刀型閘閥廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。
二、SPZ673雙驅動氣動刀型閘閥工作原理:
SPZ673雙驅動氣動刀型閘閥具有氣動執行機構(雙層氣缸并帶有緩沖機構)和手動及其保護機構(手動和可自鎖的氣動手動轉換裝置)的低支架明桿閘閥。手輪上部的外伸指示桿的上升和下降,標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時,外伸指示桿位于低位置;反之,閘閥全開時,外伸指示桿位于高位置。此即為本閥啟閉狀態的現場指示。
三、SPZ673雙驅動氣動刀型閘閥特點:
1、流動阻力小。閥體內部介質通道是直通的,介質成直線流動,流動阻力小。
2、啟閉時較省力。是與截止閥相比而言,因?yàn)闊o論是開或閉,閘板運動方向均與介質流動方 向相垂直。
3、高度大,啟閉時間長。閘板的啟閉行程較大,降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
5、介質可向兩側任意方向流動,易于安裝。閘閥通道兩側是對稱的。
6、結構長度(系殼體兩連接端面之間的距離)較小。
7、形體簡單,結構長度短,制造工藝性好,適用范圍廣。
8、結構緊湊,通道流暢,流阻數小,密封面采用不銹鋼和硬質合金,使用壽命長,采用PTFE填料,密封可靠,操作輕便靈活。
四、SPZ673雙驅動氣動刀型閘閥主要性能規范:
公稱壓力(MPa)
|
殼體試驗(MPa)
|
密封試驗(MPa)
|
工作溫度
|
適用介質
|
1.0
|
1.5
|
1.1
|
≤100℃
|
紙漿、污水、煤漿、灰、渣水混和物
|
1.6
|
2.4
|
1.8
|
≤100℃
|
六、SPZ673雙驅動氣動刀型閘閥主要零部件材質:
體、蓋
|
閘閥
|
閥桿
|
密封面
|
不銹鋼、碳鋼、灰鑄鐵
|
碳鋼、不銹鋼
|
不銹鋼
|
橡膠、四氟、不銹鋼、硬質合金
|
七、SPZ673雙驅動氣動刀型閘閥主要外形及連接尺寸:
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
1.0MPa
|
50
|
48
|
90
|
110
|
335
|
4-M12
|
1.6MPa
|
50
|
48
|
100
|
125
|
335
|
4-M16
|
65
|
48
|
110
|
130
|
363
|
4-M12
|
65
|
48
|
120
|
145
|
363
|
4-M16
|
80
|
51
|
125
|
150
|
395
|
4-M16
|
80
|
51
|
135
|
160
|
395
|
4-M16
|
100
|
51
|
145
|
170
|
465
|
4-M16
|
100
|
51
|
155
|
180
|
465
|
8-M16
|
125
|
57
|
175
|
200
|
530
|
8-M16
|
125
|
57
|
185
|
210
|
530
|
8-M16
|
150
|
57
|
200
|
225
|
630
|
8-M16
|
150
|
57
|
210
|
240
|
630
|
8-M20
|
200
|
70
|
255
|
280
|
750
|
8-M16
|
200
|
70
|
265
|
295
|
750
|
8-M20
|
250
|
70
|
310
|
335
|
900
|
12-M16
|
250
|
70
|
320
|
350
|
900
|
12-M20
|
300
|
76
|
362
|
395
|
1120
|
12-M20
|
300
|
76
|
368
|
400
|
1120
|
12-M20
|
350
|
76
|
412
|
445
|
1260
|
12-M20
|
350
|
76
|
428
|
460
|
1260
|
16-M20
|
400
|
89
|
462
|
495
|
1450
|
16-M20
|
400
|
89
|
482
|
515
|
1450
|
16-M22
|
450
|
89
|
518
|
550
|
1600
|
16-M20
|
450
|
89
|
532
|
565
|
1600
|
20-M22
|
500
|
114
|
568
|
600
|
1800
|
16-M20
|
500
|
114
|
585
|
620
|
1800
|
20-M22
|
600
|
114
|
670
|
705
|
2300
|
20-M22
|
600
|
114
|
685
|
725
|
2300
|
20-M27
|
700
|
127
|
775
|
810
|
2500
|
24-M22
|
700
|
127
|
800
|
840
|
2500
|
24-M27
|
800
|
127
|
880
|
920
|
2800
|
24-M27
|
800
|
127
|
898
|
950
|
2800
|
24-M30
|
900
|
154
|
980
|
1020
|
3100
|
27-M27
|
900
|
154
|
1005
|
1050
|
3100
|
28-M30
|
1000
|
165
|
1080
|
1120
|
3400
|
28-M27
|
1000
|
165
|
1115
|
1160
|
3400
|
28-M30
|
1200
|
190
|
1295
|
1340
|
3600
|
32-M30
|
1200
|
180
|
1325
|
1380
|
3600
|
32-M36
|
