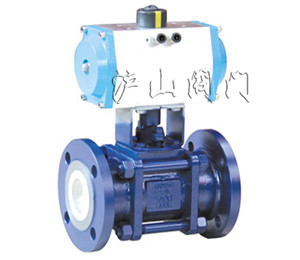

一、Q641TC氣動陶瓷球閥簡介
Q641TC氣動陶瓷球閥具有優良的耐磨損、耐酸堿、耐腐蝕、高強度、高韌性、耐高溫以及防磁性的特點，使其能在特別惡劣的環境中使用，能不污染物料和環境；在管道系列制品可代替不銹鋼合金、硬質合金等其他金屬制品，并使之成為更優良之制品。原有金屬或塑膠制閥球、閥座易磨損及受熱漲冷縮的影響而不易關閥，不能有效正常使用，故使用壽命 短；本新式產品，其閥球及閥座系采用結構陶瓷制品，其精缺度和耐磨性不受冷熱膨脹系數影響，在惡劣環境中或流體之下，更具有良好的操作性以及更長的使用壽命。
二、Q641TC氣動陶瓷球閥主要特點
1、所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
2、球體采用先進研磨設備及工藝制造，球圓度精度高,表面質量好，與閥座對研后,利用Zr02陶瓷的自滑潤，徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
3、陶瓷良好的耐磨性，讓本閥經久耐用,可靠性極高.使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢。
三、Q641TC氣動陶瓷球閥技術參數
|
公稱通徑DN（mm）
|
DN15-300
|
|
公稱壓力（MPa)
|
PN1.0～2.5
|
|
允許壓差（MPa)
|
≤公稱壓力
|
|
閥體形式
|
二通式
|
|
連接形式
|
法蘭
|
|
閥芯形式
|
O型球閥閥芯
|
|
適用溫度
|
≤200℃
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄漏量Q
|
軟密封VI級、硬密封IV級符合ANSI B16.104標準
|
|
配置執行機構
|
GT、AT、ST、SR、AW等系列氣動執行機構
|
|
控制方式
|
開關型（開關2位控制） 調節型（4-20mA控制）
|
四、Q641TC氣動陶瓷球閥主要材質
|
閥蓋
|
WCB
|
法蘭套
|
工程陶瓷
|
|
中體
|
WCB
|
閥桿
|
35＃
|
|
中體套
|
工程陶瓷
|
填料
|
PTFE
|
|
閥座
|
工程陶瓷
|
O型密封圈
|
氟橡膠
|
|
球體
|
工程陶瓷
|
氣缸
|
根據配置
|
五、Q641TC氣動陶瓷球閥制造標準
|
標準名稱
|
標準
|
|
設計與制造
|
GB/T 12224
|
|
結構長度
|
GB/T 12221
|
|
連接法蘭
|
GB/T 9113
|
|
檢驗與實驗
|
GB/T 9092
|
六、Q641TC氣動陶瓷球閥執行器參數
|
執行器型號
|
GT、AT、ST、SR、AW等系列氣動執行機構
|
|
供氣壓力
|
0.4MPa～0.7MPa
|
|
氣源接口
|
G1/4″、G1/8″、G3/8″、G1/2″
|
|
環境溫度
|
﹣20℃～﹢70℃
|
|
作用形式
|
單作用執行機構：氣關式（B）-失氣時閥位開（FO）；氣開式（K）-失氣時閥位關（FC）
雙作用執行機構：氣關式（B）-失氣時閥位保持（FL）；氣開式（K）-失氣時閥位保持（FL）
|
|
可配附件
|
定位器、電磁閥、空氣過濾器、保衛閥、行程開關、閥位傳送器、手輪機構等
|

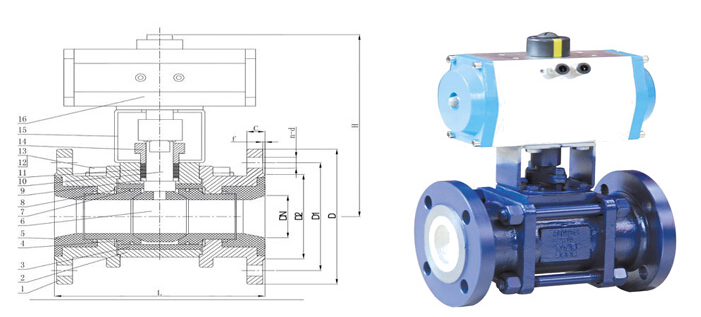

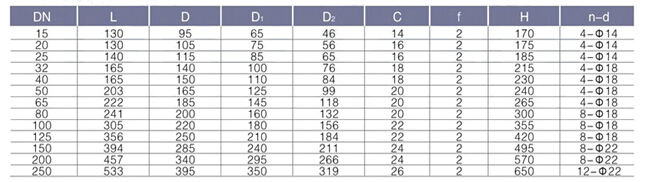

七、Q641TC氣動陶瓷球閥外形尺寸：
