產品名稱：
|

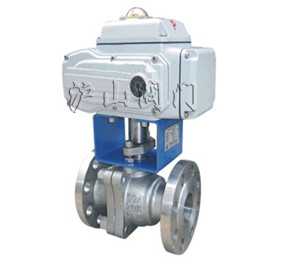

ZDJR電動O型調節球閥
|
產品型號：
|
ZDJR
|
|
可調動作：
|
0~90°
|
連接形式：
|
法蘭
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN15-DN300
|
|
常用材質：
|
WCB、304
|
技術咨詢：
|
021-31007323
|
一、ZDJR電動O型調節球閥簡介
ZDJR電動O型調節球閥是一種轉為90°的旋轉類型電動調節閥，采用一體化結構，與DTR電動執行機構相配，有輸入控制信號（4~20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
二、ZDJR電動O型調節球閥技術參數
|
形式
|
角型單座鑄造閥
|
|
公稱通徑
|
20-300mm
|
|
公稱壓力
|
PN1.6 4.0 6.4Mpa
|
|
連接形式
|
法蘭式按JB78-59 JB79-59
|
|
閥體材料
|
HT200 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
|
|
閥芯形式
|
O型閥芯
|
|
流量特性
|
快開型
|
|
閥芯材 料
|
1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯
|
|
密封面材料
|
聚四氟乙烯、PPL、硬密封
|
三、ZDJR電動O型調節球閥具有理想流量特性表
|
公稱通徑（DN）
|
不同開度角下的Kv值
|
|
溫度
|
10°
|
20°
|
30°
|
40°
|
50°
|
60°
|
70°
|
80°
|
90°
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
35
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
8/0
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2543
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
四、ZDJR電動O型調節球閥規格參數
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數（Kv）
|
20
|
38
|
72
|
110
|
170
|
215
|
380
|
550
|
890
|
1400
|
2000
|
3580
|
5650
|
8100
|
|
可調動作范圍
|
0-90°
|
|
允許壓差△P
|
小于公稱壓力（1.6MPa）
|
|
泄漏量Q
|
按AP1598標準測試 無泄漏
|
|
環境溫度℃
|
-20~60℃
|
|
基本誤差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死區
|
1%
|
|
可調范圍
|
250：1
|
350：1
|
|
配用執行機構
|
PSQ101, 381RSA-05DTR-05
|
DTR-10 PSQ201, DTR-20381RSC-30
|
DTR-40381RSC-50
|
PSQ701DTR-60
|

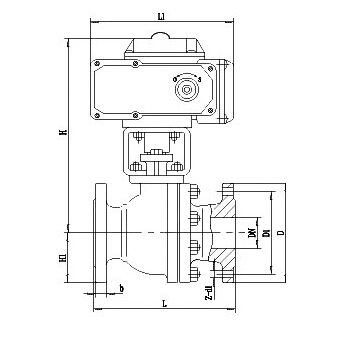

五、ZDJR電動O型調節球閥外形結構尺寸
|
公稱壓力DN
|
L
|
D
|
H
|
L1
|
D1
|
b
|
Z-d1
|
H1
|
|
壓力
|
1.6/2.5/4.0
|
1.6/2.5/4.0
|
|
|
1.6/2.5/4.0
|
1.6/2.5/4.0
|
1.6/2.5/4.0
|
|
|
15
|
130/130/140
|
95
|
275
|
157
|
65
|
14/16/16
|
4-14
|
48
|
|
20
|
140/140/150
|
105
|
280
|
157
|
75
|
14/16/16
|
4-14
|
53
|
|
25
|
150/150/165
|
115
|
287
|
157
|
85
|
14/16/16
|
4-14
|
58
|
|
32
|
165/165/180
|
135
|
354
|
208
|
100
|
16/16/18
|
4-18
|
68
|
|
40
|
180/180/200
|
145
|
312
|
208
|
110
|
16/16/18
|
4-18
|
73
|
|
50
|
200/200/220
|
160
|
325
|
208
|
125
|
16/20/20
|
4-18
|
80
|
|
65
|
220/220/250
|
180
|
335
|
256
|
145
|
18/22/22
|
4-18/8-18/8-18
|
90
|
|
80
|
250/250/280
|
195
|
365
|
256
|
160
|
20/22/22
|
8-18
|
98
|
|
100
|
280/280/320
|
215/230/230
|
400
|
256
|
180/190/190
|
20/24/24
|
8-18/8-23/8-23
|
120
|
|
125
|
320/320/360
|
245/270/270
|
420
|
256
|
210/220/220
|
24/28/30
|
8-23/8-25/8-25
|
140
|
|
150
|
360/360/400
|
280/300/300
|
440
|
256
|
240/250/250
|
24/28/30
|
8-23/8-25/8-25
|
167
|
|
200
|
400/400/550
|
335/360/375
|
470
|
256
|
295/310/320
|
26/34/38
|
12-23/12-25/12-30
|
210
|
|
250
|
630750
|
405470
|
545
|
380
|
|
|
|
|
|
300
|
750870
|
460530
|
580
|
380
|
|
|
|
|
備注：ZDJR智能電動O型調節球閥執行機構
類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
技術參數和性能：請參閱相應執行機構與閥門定位器說明書。
